STM32G474使用HRTIME来做DAC锯齿波生成的锯齿波增量和步进频率是否存在限制关系？
竹音 提问时间: 2023-07-01 06:40:43 / 未解决![STM32G474使用HRTIME来做DAC锯齿波生成的锯齿波增量和步进频率是否存在限制关系？ [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/172323kc0byn1cc0r5rbnc.png "STM32G474使用HRTIME来做DAC锯齿波生成的锯齿波增量和步进频率是否存在限制关系？ [相关图片]")
![STM32G474使用HRTIME来做DAC锯齿波生成的锯齿波增量和步进频率是否存在限制关系？ [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/172204kpoqfoaebrbzfvbz.png "STM32G474使用HRTIME来做DAC锯齿波生成的锯齿波增量和步进频率是否存在限制关系？ [相关图片]")
![STM32G474使用HRTIME来做DAC锯齿波生成的锯齿波增量和步进频率是否存在限制关系？ [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/172220zy4qhq197lh11wli.png "STM32G474使用HRTIME来做DAC锯齿波生成的锯齿波增量和步进频率是否存在限制关系？ [相关图片]")
如需获得 3个回答

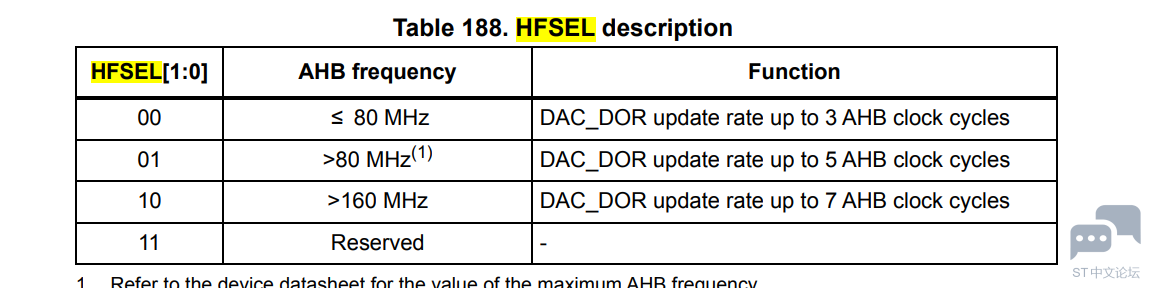

竹音 回答时间: 2023-07-01 07:00:18 按照G4技术手册上写的，步进触发和复位触发都要大于HFSEL中的频率，而G4芯片使用的170M的主频以及APH频率，所以应该步进触发最小应该是170M/7=24.28MHz，而现在的问题是修改CMP2的值，使步进触发频率设置在24.28MHz时，DAC的锯齿波增量只能设置为0XF0，如果增加锯齿波增量，则锯齿波的复位值会降低，而且增量越大复位值越低，同时增量增大到0xff0左右时，则锯齿波异常，此时将CMP2的值增大，则波形恢复正常。
竹音 回答时间: 2023-07-01 07:24:28 正常波形 异常波形
kline 回答时间: 2023-07-01 07:46:59 我也遇到过这个问题，最后发现是用的是DAC1或2有这样的问题，其原因是ADC1与2的采样频率不够，如下，你可以选用DAC3或4，然后通过OPAMP跟随输出观察下 结果
