我用OPA2376搭建了一个电流源电路（电压转换为电流），请问如何用TINA软件仿真该电流源电路的环路稳定性？有没有相关的参考文档
OPA2376: 请问如何用TINA软件仿真放大器的环路稳定性
user5121988 提问时间: 2023-10-27 21:27:32 / 已解决
如需获得 5个回答
Amy Luo 回答时间: 2023-10-27 21:58:29您好，
请观看下面视频教程，里面讲了TINA仿真的方法：
10.4 TI 高精度实验室 - 运算放大器：稳定性分析 4：https://edu.21ic.com/video/2557

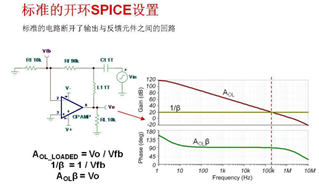

user5121988 回答时间: 2023-10-27 22:22:50 运算放大器：稳定性分析 3 这篇文章里，如下截图，AOL和1/β的公式是正确的吗？
按我的理解：
AOL=Vo/Vin
1/ β=Vo/Vfb
AOL*β=Vfb/Vin
不知道是否正确？如果错误，请指正
- Amy Luo 回答时间: 2023-10-27 22:54:53
抱歉，我没找到这个图片里的内容，您可以告诉是图几吗
- user5121988 回答时间: 2023-10-27 23:20:09
你好，请参考https://www.ti.com/seclit/ml/zhcp022/zhcp022.pdf?ts=1631610642990 第5页

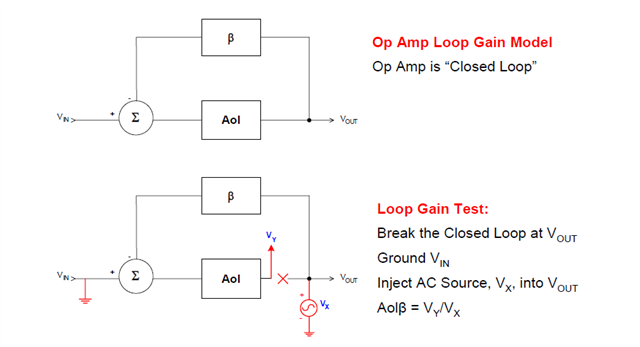

Amy Luo 回答时间: 2023-10-27 23:43:35 运放环路增益控制模型可以等效为以下控制环路框图
AOL=Vo/Vin是对的，在这里VIN是运放的输入，因此是VFB，因此AOL=Vo/Vfb；这里的Vo相当于下面框图中的Vy
对于1/ β，看下面框图，Vout（或者Vx）乘以β为Vfb，那么1/ β=Vout/Vfb=Vx/Vfb，视频中注入的交流信号即是这里的Vx，应该是1，因此将Vx=1代入后，可以计算出AOL*β=Vo
