请问filterpro可以仿真UAF42吗？还有这个软件为什么下不了？
请问filterpro可以仿真UAF42吗？还有这个软件为什么下不了？
qin shi 提问时间: 2023-10-05 11:38:48 / 已解决
如需获得 15个回答
user151383853 回答时间: 2023-10-05 12:01:08 这是个在线工具, 不能下载使用的哦
Carter Liu 回答时间: 2023-10-05 12:27:30下载地址：http://focus.ti.com/en/download/aap/DesignEnv/FilterPro-DT/FilterProDTSetup.exe
这个软件多是帮助选择和计算的，不了解是否有仿真功能
- qin shi 回答时间: 2023-10-05 12:53:30
那请问：这个软件不能仿真指定的芯片吗？比如，我想仿真uaf42。还有我按uaf42的数据表给定的参考图设计了2.3k的低通滤波器，但是输出会有很大的直流偏执，9.07v，这是什么情况呢？谢谢
- Carter Liu 回答时间: 2023-10-05 13:22:48
要是想仿真的话可以使用TINA,TI提供了UAF42的仿真模型，下载该软件即可使用
chen liu4 回答时间: 2023-10-05 13:50:16求教怎么用FilterPro设计UAF42低通滤波器
Andy Tan 回答时间: 2023-10-05 14:20:18你好，Filter PRO应该是不能指定具体器件的，建议你通过TINA辅助设计：
如何通过uaf42设计一个低通滤波器
http://www.deyisupport.com/question_answer/analog/amplifiers/f/52/p/90818/233076.aspx#233076
liaokeyun liao 回答时间: 2023-10-05 14:52:54用TINA-TI仿真不了UAF42 一仿真就出现错误 怎么解决？
Kailyn Chen 回答时间: 2023-10-05 15:14:52能否把出现的错误截屏发来看下是哪儿的错误？
- Kailyn Chen 回答时间: 2023-10-05 15:40:52
TINA中有UAF42的SPice模型，可以把电路也发上来看下。

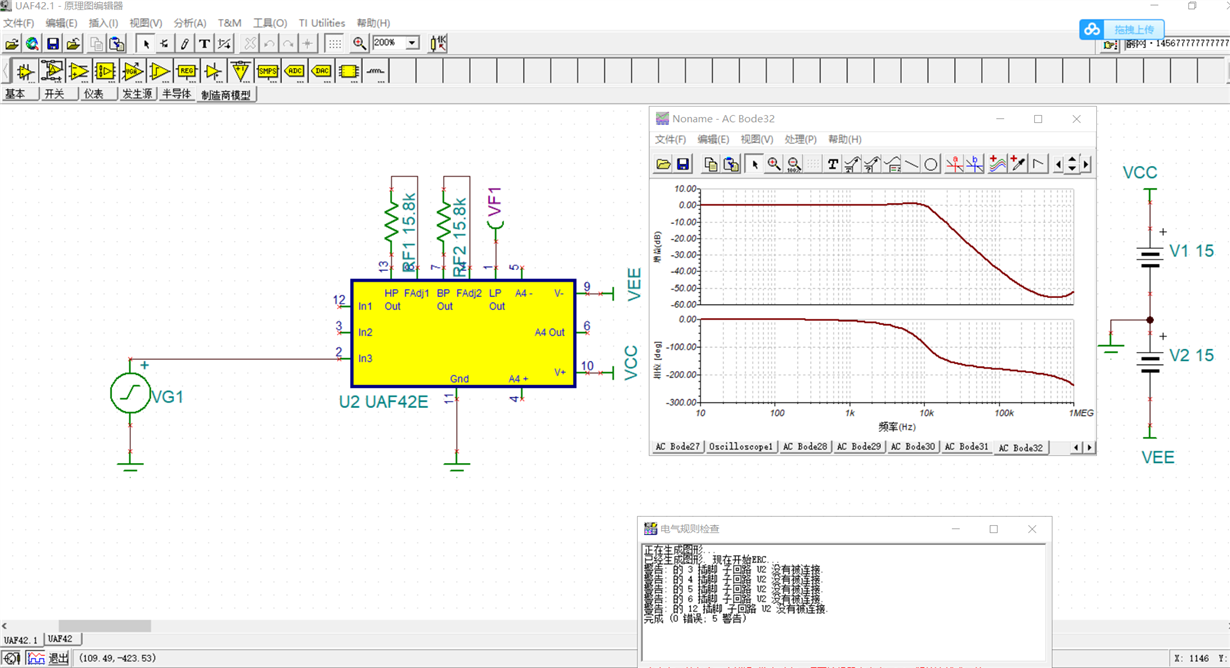

liaokeyun liao 回答时间: 2023-10-05 16:09:48 就是这个图 在线急等解决
- Andy Tan 回答时间: 2023-10-05 16:39:06
参考这个：http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/8836._B6720160EF53038CE46EE26C685684769E5BB0735F00_UAF42-.TSC
- liaokeyun liao 回答时间: 2023-10-05 16:57:13
非常感谢 还想再请教一个问题：低通滤波器是由阻容元件或电感组成的，它的谐振频率比较高，对于低频分量呈现出高阻抗，而直流分量的双边频率为0，所以呈现出无穷大的阻抗不能通过滤波器件，但是我看到一篇文章说低通滤波可以滤除直流偏移，那么低通滤波对直流分量呈现高阻抗把它隔阻在电容的一边，让高频信号通过到地，那还怎么实现滤除直流的效果呢？
- Andy Tan 回答时间: 2023-10-05 17:21:34
滤波器实际上就是电容，电容在不同频率的阻抗不同，与其组成的电阻，电容或电感形成频率动态的衰减网络。
低通滤波器，没有听说过是可以滤除直流，你是从哪里看到的？
liaokeyun liao 回答时间: 2023-10-05 17:45:55 就这个输出端加低通滤波器滤出直流偏移
user5950206 回答时间: 2023-10-05 18:04:35
