各位大侠,
我在使用OPA549做功放，±12V供电,输入正弦波1.7V想输出5V/1A，电路按照数据手册上画的,现在是一开机就电流没有输出,而且输出引脚是10V的直流电压,
E/S引脚悬空,这个不知道怎么回事？
还有一个疑问,数据手册上说TAB Connected TO V-，但是测了一下管子内部并没有连接在一起，是需要认为从外面连接么？？急！谢谢各位了！
OPA549使用问题
chunfeng liang 提问时间: 2023-10-02 07:32:26 / 已解决
如需获得 9个回答
- chunfeng liang 回答时间: 2023-10-02 07:50:22
追问一下如果TAB与pin5和pin7用万用表的通断档位测试不连通是否说明该芯片指令有问题。
Kailyn Chen 回答时间: 2023-10-02 08:18:34正常工作，E/S引脚可直接悬空， 低有效，如果E/S引脚为低的话，输出disable。
能把您的电路附上看下吗？
chunfeng liang 回答时间: 2023-10-02 08:46:35 - chunfeng liang 回答时间: 2023-10-02 09:14:58

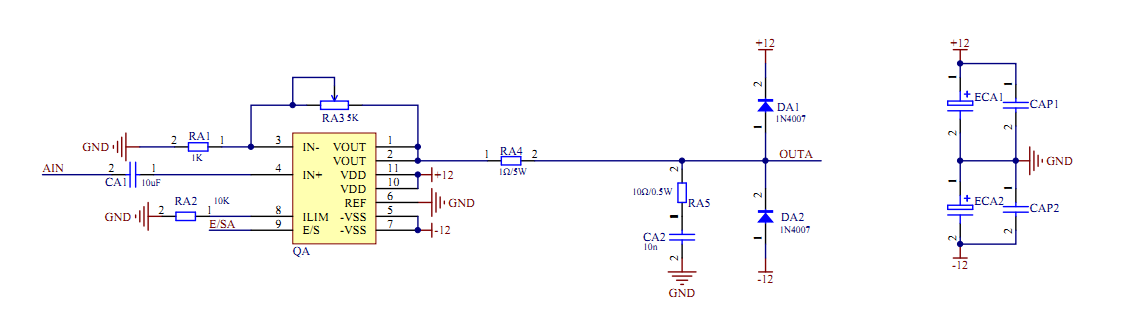

@Kailyn Chen 您好，就是上面的电路,那个E/SA仅是标记未做任何连接！还有就是这个芯片的散热引脚是不是应该在内部与5 7脚连接了？我的是不连通的
Ricardo Li 回答时间: 2023-10-02 09:42:15TAB与V-的连接，是内部结构连接，万用表测不通并不能说明他们的内部连接情况。
- chunfeng liang 回答时间: 2023-10-02 10:03:07
我的输出现在有一个恒定直流偏置10V，请问这可能是哪里的原因呢,电路图如上
- Ricardo Li 回答时间: 2023-10-02 10:29:40
这个原因我也不知道，我从理论和仿真上分析的时候都没有出现直流偏置。
我设定的4.5V/V增益，输入信号1kHz 4Vpp，设定的电流限制是9A，负载电阻2欧姆，并没有出现直流偏置。
建议您先移除RA4电阻，然后测量输入信号和输出信号。
- Kailyn Chen 回答时间: 2023-10-02 10:54:56
电路中，在IN+ 端，也就是CA1 10uF的电容后面接一个电阻到地，需要给Iib提供一个直流回路。
- chunfeng liang 回答时间: 2023-10-02 11:17:27
多谢kailyn Chen！您的回答解决了我的问题,但是我想请教这个问题数据手册为何没有提到呢，还是我没看清楚！如果数据手册有可否指点在哪里有说明？？谢谢！
