在使用OPA836做单电源放大电路时，我使用分压电阻作为偏置电压电路。但是阻值选择的是2M，测试中发现，偏置电压不是VCC/2，我把2M电阻换成100k之后，偏置电压变为了正常的1.5V，请问这个电阻影响了哪里导致偏置电压发生了变化？ 是输入偏置电流引起的吗？

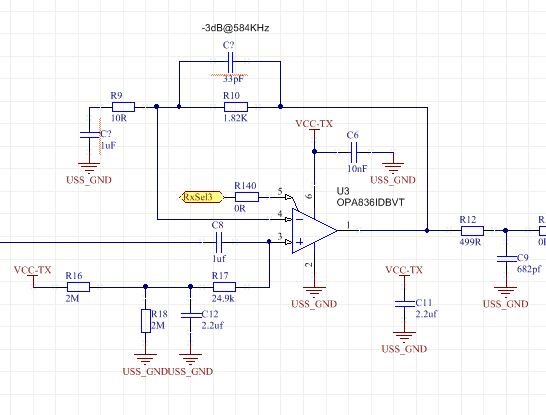

这是电路图：   将R16和R18改为100k之后   运放3脚的电压变为正常的1.5V    2M的时候是2V左右

VCC_TX是一直稳定的吧？可以一直监测VCC_TX的电压看看。

建议您通过示波器测下，将R17和C12断开，单独测下这个分压电路的电压。

Hi,

OPA836 偏置电流650nA(typ)，datasheet中规定流出pin脚为正, 流过两个分压电阻等效的并联电阻1M ohms产生的压降为0.65V，加上分压产生的1.5V，总共得到2.15V，跟您测量得到的结果较吻合，所以这就是问题所在；换为1M ohms电阻后，产生压降为0.0325V，加上分压电阻的电压，总共为1.535V，跟您测量结果相吻合。

所以这里就是由于偏置电流造成输入端不正常。

VCC_TX是稳定的

你好 我也是这么考虑的，但是这个测试结果并不是固定的，我的测试结果都是基于TI提供的DEMO测试的，我有反馈给你们TI的技术，他们测试出来此处的电压是低于VCC/2的， 这样一来，流出偏置电流影响的电压增加这个理论就说不通了，哎，增加比较好解释，这个变小我就不明白了 你能给点思路吗？

Hi,

我进行测试了，跟我之前分析得到的结果一致，运放输入端的电压确实是增大的。

建议您还是换成小电阻分压得到参考电压。

嗯 好的  非常感谢
