STM32H743ZIT6使用GPIO输出翻转电平如何达到4Mhz？

首先，GPIO的输出能力和实际输出不要混淆。比方马达支持的转速是8000转/分钟， 显然要实现该转速须有合适的驱动。 若凭一双手拨弄，再怎么使劲估计 每分钟有三五百转就了不得了，但并不能因此否认该马达的输出能力。 你关注的是GPIO的实际翻转输出。这个就得看你的实现方式了。 最佳方式自然是使用TIMER硬件PWM输出。 你现在是使用TIMER中断实现GPIO翻转，很多情形下，翻转频率主要由TIMER溢出频率决定。 具体到你这里，现在希望通过中断里实现GPIO翻转周期为4MHz. 这就意味着定时器的溢出周期 为8MHz。 对于定时器而言，实现这个溢出频率自然不在话下。 但是，你是在定时器中断里做GPIO翻转，进、出中断要时间、执行中断代码要时间。 此时翻转GPIO就不要基于函数调用了，尽量基于寄存器层面进行操作。 如果处理得不好，真有可能连1Mhz都输出不了。 我这边利用STM32H743芯片简单测试了下，主频400MHz,TIMER计数时钟200MHz,基于定时器中断 做GPIO翻转，做到6~7MHz的翻转输出问题不大。这个结果其实并不跟定时器本身定时长度直接相关了。 说实在的，这个东西，体验下无妨。系统里这么高频的中断没啥实用价值。

定时器中断周期设置了多少？

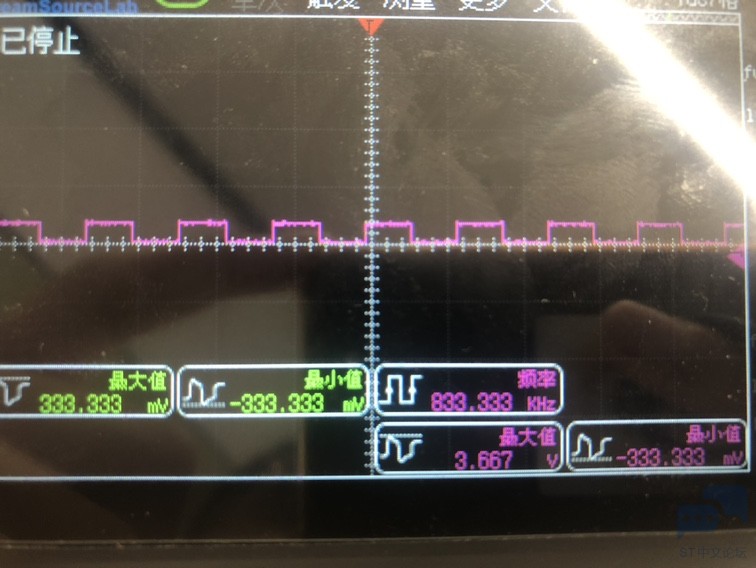

https://shequ.stmicroelectronics.cn/thread-640434-1-1.html 定时器周期是240/10=24M。计数值6。中断频率4MHz

1.要实现4M的翻转频率，中断频率应该在8M才行。 2.如果以8M的频率中断，那么进出和处理中断时间要小于125ns，这对程序不现实，况且这么高频率的中断，其他代 码很难运行了。 3.另外不用定时器引脚就很难实现硬件方式输出。 本想用DMA搬运数据方式，但是DMAMUX2的触发源配置有点难度，关键搬运数据会影响整个PD口，多半也不合适~~~~
