特征
低功耗
2.3 mA最大电源电流低噪声1kHz时3.2nV/vHz最大输入电压噪声
1 kHz时的200fA/VHz电流噪声优秀的交流规格
10MHz带宽（G=1）
2MHz带宽（G=100）
0.6us沉降时间至0.001%（G=10）
20 kHz时80 dB CMRR（G=1）
35V/us转换速率高精度直流性能（AD8421BRZ）
最小94dB CMRR（G=1）
0.2HV/PC最大输入偏移电压漂移
1 ppm/C最大增益漂移（G=1）
500 pA最大输入偏置电流来自相反电源的输入保护为40 V
±2.5V至±18 V双电源（5 V至36 V单电源）
用单个电阻器设置增益（G=1至10000）
应用
医疗器械
精密数据采集
麦克风前置放大器
振动分析
多路输入应用
ADC驱动器
总则说明
AD8421BRMZ是一款低成本、低功耗、极低噪声、超低偏置电流、高速仪表放大器，非常适合于广泛的信号调节和数据采集应用。该产品具有极高的共模抑制比（CMRR），使其能够在宽温度范围内在存在高频共模噪声的情况下提取低电平信号。
10MHz带宽、35V/us转换速率和0.6us沉降时间为0.001%（G=10），使AD8421BRMZ能够放大高速信号，在需要高信道数、多路复用系统的应用中表现出色。即使在较高的增益下，当前的反馈架构仍保持高性能；例如，当G=100时，带宽为2MHz，稳定时间为0.8us。AD8421BRMZ具有优异的失真性能，适合在振动分析等苛刻的应用中使用。
AD8421BRMZ提供3 nV/VHz输入电压噪声和
200fA/VHz电流噪声，静态电流仅为2mA，是测量低电平信号的理想选择。对于具有高源阻抗的应用，AD8421BRMZ采用创新的工艺技术和设计技术，以提供仅受传感器限制的噪声性能。
AD8421BRMZ使用独特的保护方法来确保稳健的输入，同时仍保持非常低的噪声。该保护允许来自相对电源轨的输入电压高达40 V，而不会损坏零件。
单个电阻器将增益设置为1到10000。参考引脚可用于对输出电压施加精确的偏移。

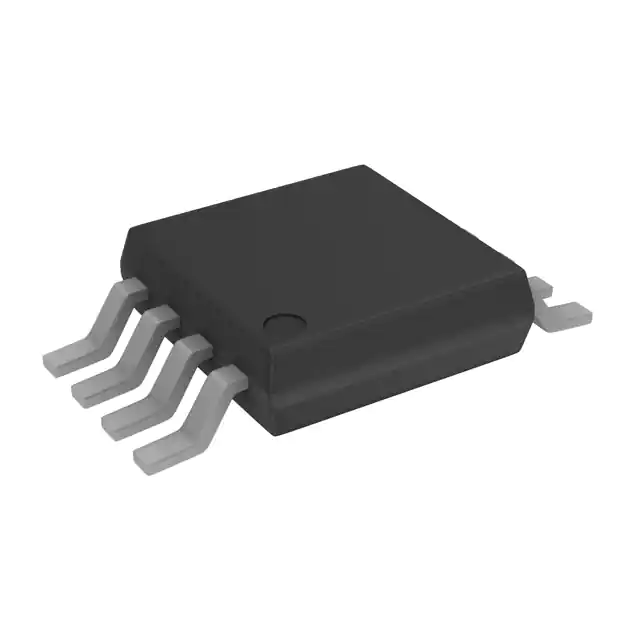

AD8421BRMZ的温度范围为-40℃至+85℃，具有典型的125℃性能曲线。它有8引脚MSOP和SOIC封装。
特色
- 超低偏置电流
- 低噪音
- 出色的AC规格
- 高精度直流性能
- 从相反电源保护到40V的输入
- 用单个电阻器设置增益（G=1至10000）
应用
- 医疗器械
- 精密数据采集
- 麦克风前置放大器
- 振动分析
- 多路输入应用
- ADC驱动器
（图片：引出线）
