二极管是一种简单且用途广泛的器件。这些有不同类型可供选择,可根据需要使用。每种类型的二极管都有自己的特性,因此可以用于特定的应用。因此,一种不太常见但非常有用的二极管是SRD或阶跃恢复二极管。这种二极管也被称为电荷存储二极管或速断二极管或存储器变容二极管。因此,本文简要介绍了阶跃恢复diode或SRD。


什么是阶跃恢复二极管?

用于产生极短脉冲的半导体二极管被称为阶跃恢复二极管或SRD。该二极管在低频下提供最大开关速度,因此它也被用作电荷控制开关。这个二极管有能力产生非常尖锐的脉冲。这个阶跃恢复二极管符号如下所示。

ding="async" class="size-medium wp-image-42742" src="https://uploads.9icnet.com/images/aritcle/20230518/Step-Recovery-Diode-1-300x188.jpg" alt="Step Recovery Diode" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
阶跃恢复二极管

阶跃恢复二极管的工作原理类似于频率较低的普通二极管。当这个二极管正向偏置时,它们导通,在反向偏置的条件下,它起到开路的作用。然而,一旦这个二极管从正向偏置切换到反向偏置,它就会立即改变其状态。高频下的切换过程需要时间。

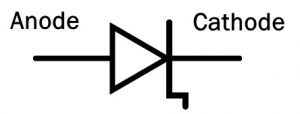

SRD Symbol
SRD符号

阶跃恢复二极管结构

这种二极管的结构可以与普通二极管类似,但主要区别在于掺杂的强度。二极管在结附近的掺杂非常少。SRD的基本结构基于肖克利二极管,由两个串联的pn结组成,第三个端子用于输入电压。因此,与单个PN结二极管相比,它表现出特殊的动态开关特性。

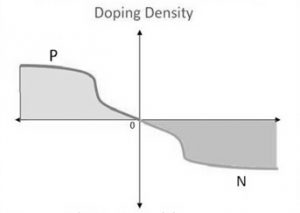

由于结区域内的电荷载流子数量较少,该结构具有约几纳秒的较低切换时间。当该区域内的电荷较少时,一旦从正向偏压移动到反向偏压,就可以快速产生少量电荷。下图解释了阶跃恢复二极管的掺杂分布。

Step Recovery Diode Construction
阶跃恢复二极管结构

通常,在低频率下,这种阶跃恢复二极管的性能与典型的二极管类似。这种二极管提供了接近1欧姆的极低阻抗,但由于结处的电荷存储,其阻抗开始缓慢增加。

一旦负输入循环被给予该二极管,电荷载流子将需要一些时间从结中完全耗尽,因此,在负输入循环开始时可以观察到少量电流。

阶跃恢复二极管的工作和特性

阶跃恢复二极管是用于重复脉冲操作的最常见的二极管。这些二极管具有非常快的恢复时间,这使它们能够处理高峰值电流和电压。它们也被称为峰值电流二极管或雪崩二极管。

它们具有结电容,在导电之前必须对其进行充电。它们的电容如此之大,以至于需要相当长的时间才能充电到足以传导正常水平的电流。这些电容器是由两个p-n结之间的耗尽区形成的。

当电压以反向偏压施加在二极管两端时,结电容会充电,直到达到器件进行雪崩击穿的临界点。当电子在没有电阻的情况下流过器件的所有部分时,就会发生这种击穿,产生巨大的电流和过多的热量。

一旦储存的电荷消失,反向电流就会突然降至零,从而消除反向电流拖尾。该二极管具有非常不足的部分并且具有良好的正向导电性。

因此,由于这种导电性,它将在正向电压下简单地存储大量的少数电荷载流子。这种二极管的正向偏置特性类似于普通二极管。由于这种二极管在整个正向操作过程中会存储大量的少数电荷载流子,因此被称为电荷存储二极管。

它们具有负电阻特性,这意味着当电压降低时,它们会传导更多的电流。

为了更好地理解阶跃恢复二极管是如何工作的,我们必须首先了解负电阻的概念。当一个器件通过它时,它两端的电压降低,而不是像大多数情况下那样增加,就会出现这种现象。当这种情况发生时,可以产生负电压并将其作为能量加以利用。

这种行为允许它们在与某些电路一起使用时充当放大器或振荡器。在低频下,这种二极管的工作方式与普通二极管类似,这意味着一旦二极管被正向偏置,它就会导通。与其他二极管相比,它的掺杂水平更低。

阶跃恢复二极管电路

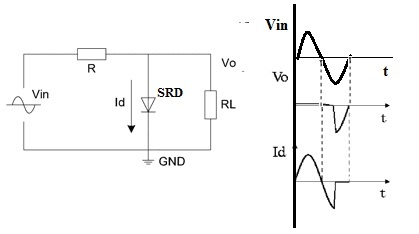

基于SRD(阶跃恢复二极管)的UWB脉冲发生器电路的实现如下所示。通常,UWB(超宽带)无线通信以及无载波UWB雷达技术使用亚纳秒或窄纳秒脉冲作为传输介质。因此,该电路被用来实现亚纳秒级的脉冲发生器。该电路可以使用电阻器“R”来构建。SRD和负载电阻器“RL”。

UWB Pulse Generator Circuit with SRD
带SRD的超宽带脉冲发生器电路

该电路的主要原理是利用SRD的快速阶跃恢复特性形成驱动脉冲,缩短上升时间,缩小脉冲宽度,从而获得必要的UWB脉冲。因此,对于5V的振幅,最终测量的脉冲宽度大约为600ps。因此,对于实际应用来说,这已经足够了,然而,嗡嗡声有点太大,振幅相当低。该电路的输入和输出波形如上图所示。

不同的IC封装

阶跃恢复二极管或SRD使用包括以下的各种IC封装。

  • DO或二极管外形。
  • SOD或小型二极管。
  • TO或晶体管外形。
  • SOT或小型晶体管。
  • DPAK或离散封装。
  • MELF或金属电极无引线面。
  • 对于阶跃恢复二极管,MELF封装主要包括MicroMELF、QuadroMELF和MiniMELF。
  • 像D2PAK这样的大型表面安装封装包括一个散热器。
  • SC-74、SC-76和SC-59是塑料表面安装封装,包括三根引线。
  • Powermite®3是一种高功率密度紧凑型表面安装整流器封装,可提供低热阻。

优势

这个阶跃恢复二极管的优点包括以下内容。

  • 与传统二极管相比,这种二极管产生正向电流的速度更快。
  • 该二极管所需的切换时间较低,因此可以快速响应。
  • 该二极管具有产生非常尖锐的脉冲的能力,这些脉冲对于脉冲发生器非常重要。
  • 这些二极管效率很高,而且它们的设计也很简单。
  • 快速瞬态响应。
  • 廉价的
  • 更少的功率损耗和反向恢复时间。

缺点

这个阶跃恢复二极管的缺点包括以下内容。

  • 这种二极管的主要缺点是:;当频率增加时,开关速度降低。
  • 它不适用于更高的频率。
  • 如果输入输出之间的差异较大,则效率较低。
  • 它可能需要一个散热器
  • 它只能进行降压操作。

应用

这个阶跃恢复二极管的应用包括以下内容。

  • SRD主要用于高速脉冲整形、倍频器、高频谐波发生器和发生器。
  • 一旦这个二极管被用作倍频器,它就保持了大约20倍倍频器的高效率。因此,该二极管是一种出色的微波倍频元件。
  • 阶跃恢复二极管被用作参数放大器或脉冲发生器。
  • 这个二极管可以用作乘法器,将信号频率乘以20倍。
  • 这可以用作谐波发生器。
  • 这种二极管可以用于VCO(电压控制振荡器)中。
  • 它用于频率合成器、梳状发生器和采样相位检测器。
  • 该二极管被用作微波电子器件中的参数放大器或脉冲发生器。

因此,这一切都是关于阶跃恢复二极管或SRD的概述,SRD是半导体二极管的一种形式,用于产生非常尖锐的脉冲。因此,这种二极管被用于微波射频电子应用。这里有一个问题要问你,什么是漂移步进恢复二极管或DSRD?
