像NTE123A和NTE159M这样的行业标准晶体管被广泛用于不同的应用。因此NTE123A晶体管的极性是NPN，而NTE159M晶体管极性为PNP。这些晶体管可在TO18封装中使用，因此可用于音频放大器、中速开关等。此晶体管可用作开关或放大器。


当NTE159M晶体管用作放大器时，它在有源区工作。当它被用作开关时，它在截止和饱和等两个区域都工作。本文概述了NTE159M晶体管、引脚配置、功能、规格及其应用。

什么是NTE159M晶体管？

NTE159M是一种PNP型通用晶体管，可在TO-18封装中使用。互补NPN型晶体管是NTE123A。NTE159M的最大增益为300，集电极电流为600mA。该晶体管的集电极饱和电压小于1V，因此适用于放大器和基于开关的电路。

PNP和NPN晶体管都可以形成互补对，因此它们可以用于需要PNP和NP型晶体管的情况，如H桥电路、推挽电路、B类放大器等。NTE159M晶体管的替代封装是2N2907晶体管，可在典型的TO-92封装中使用。

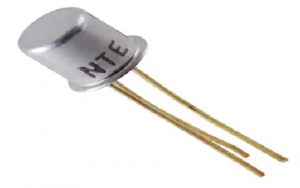

NTE159M Transistor
NTE159M晶体管

NTE159M晶体管包括三层，如P、N和P，其中“N”层存在于两个“P”层之间。在这种晶体管中，“N”层表示基极（B）端子，其极性在基极端子处为负极。P层表示发射极（E）端子，并且该端子处的极性将为正（+）。要执行此操作，与发射极端子相比，此晶体管的基极端子必须为负极。

这是一种双极结晶体管，其中传导将通过电子和空穴等电荷载流子进行，但该晶体管中的大多数电荷载流子将是空穴。

NTE159M晶体管工作：

PNP晶体管的工作与NPN类似，包括一些例外，如电压极性和电流方向在PNP中与NPN相反。

在PNP中，基极端子是负的，而在NPN中，它是正的。这些晶体管被称为电流控制器件，因为在基极端子处，小电流被用来控制剩余端子处的大电流。

一旦在PNP的基极端子处施加电压供应，则其被偏置，因此其允许像空穴一样的电荷载流子从发射极端子供应到集电极。类似地，在NPN中，电流的流动将是相同的，但大多数电荷载流子是电子。

引脚配置：

这个NTE159M晶体管的引脚配置包括三个引脚，每个引脚及其功能如下所示。

NTE159M Transistor Pin Configuration
NTE159M晶体管引脚配置
  • 引脚1（底座）：晶体管的偏置可以通过这个引脚来控制。此引脚用于打开/关闭晶体管。
  • 引脚2（收集器）：该引脚允许电流流动&通常它连接到负载。
  • 引脚3（发射器）：该引脚耗尽电流并连接到GND端子。

特点和规格：

这个NTE159M晶体管的特点和规格r包括以下内容。

  • PNP型晶体管。
  • DC或hFE的增益范围从100到300。
  • 恒定集电极电流或IC为600mA。
  • 从集电极端子到发射极或VCE的电压为60 V。
  • 从集电极到基极端子或VCB的电压为60V。
  • 从发射极到基极端子或VBE的电压为5V。
  • 可用的套餐是To-18。
  • 集电极电流为-0.6 A。
  • 集电极损耗为0.4W。
  • 转换频率为200兆赫。
  • 操作和储存温度范围为-65至+200°C。
  • 通用基本配置。
  • 直径5.84毫米。
  • 功率耗散为0.4 W。
  • 尺寸为5.84直径。x 5.33高。
  • 端子数量为3个。
  • 高度为5.33mm。
  • 每个芯片的元件数量为1。
  • 所用材料为“硅”。
  • 安装类型为通孔。

这个互补NTE159M PNP晶体管是NTE123 NPN晶体管。这个NTE159M晶体管的等效物和替代品为2N2907A。

NTE159M晶体管的SMD版本为DZT2907A（SOT-223）、FMMT2907A（SOT-23）、DXT2907A TA55（SOT-223）、KTN2907AS（SOT-23）和PMST2907A（SOT-二十三）。

如何使用NTE159M晶体管/电路图：

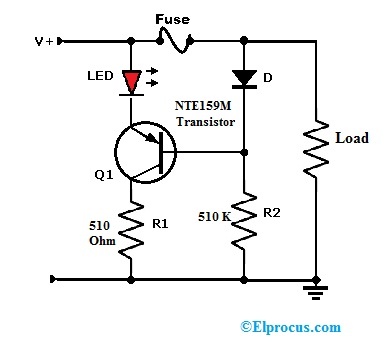

使用NTE159M晶体管的保险丝熔断指示电路如下所示。制作该电路所需的电子元件主要包括NTE159 PNP双极晶体管（Q1）、1N4148/1N4001半导体二极管（D1）、红色LED、510欧姆R1电阻器和510 K欧姆R2电阻器。

设计这种熔断器指示电路的主要目的是，如果电气系统出现任何问题，通过红色LED发出警报。因此，纠正摩托车或汽车电气系统中的这种故障是非常重要的。为了首先克服这个问题，我们需要发现熔断的保险丝，否则问题会增加，所以很难解决这个问题。

Blown Fuse Indicator Circuit using NTE159M Transistor
使用NTE159M晶体管的熔断器指示电路

在这个电路中，NTE159M PNP晶体管是一个重要的部件，因为它起到了开关的作用。如果该晶体管基极端子的电压为–0/7V，则保险丝工作良好，PNP晶体管进入截止区，因此不会导通。因此，红色LED不会闪烁。

同样，如果电路中的保险丝熔断，那么就没有电流流过。因此，晶体管基极端子的电压范围降至0V。最后，这个晶体管进入饱和区域，这意味着电流将从发射极端子流到集电极，然后LED将开始闪烁。因此，我们可以得出结论，电气系统内部存在问题。

基本上，在汽车的电气系统中，有许多类型的保险丝可用。这些保险丝可以通过每个保险丝并联连接熔断的保险丝指示电路来控制。因此，这种电路被用于汽车收音机、玩具、电池电路等。

在哪里使用NTE159M晶体管/应用：

这个NTE159M晶体管的应用包括以下内容。

  • 它用于目的切换。
  • 高频放大器。
  • 在设计B类放大器时。
  • 中速切换。
  • 推拉式设计电路。
  • 用于H桥电路。
  • 用于开关电路。
  • 用于放大器电路。
  • 这些类型的晶体管可以形成互补对，用于设计使用PNP和NPN的不同电路，如H桥电路、B类放大器、推挽电路等。
  • 作为达林顿队的一对。
  • 用于制作不同的电路，如双Led、警报器和闪光灯。
  • 低功率放大。

请参阅此链接了解更多关于NTE159M晶体管数据表的信息。

因此，2N2907是一种基于PNP的双极结晶体管，用于低功率和基于开关的放大应用。这种晶体管在中等温度下高速工作。这里有一个问题要问你，PNP和NPN晶体管之间有什么区别。
