2N4403晶体管：引脚配置及其应用

发布时间: 2023-05-23 06:50:00 电子资讯发布人: 久芯网浏览量: 241

2n4403晶体管是一种基于PNP的双极结晶体管，它包括三层，如P、N＆P，其中“N”掺杂层布置在两个P掺杂层之间。这种晶体管有TO-92塑料封装。。。。

2n4403晶体管是一种基于PNP的双极结晶体管，它包括三层，如P、N和P，其中“N”掺杂层布置在两个P掺杂层之间。这种晶体管有TO-92塑料封装。在这种晶体管中，可以在电荷载流子的整个移动过程中进行导通。

在2N4403晶体管中，大多数电荷载流子是空穴，而少数电荷载流子是电子。本文讨论了2N4403晶体管及其应用.

什么是2N4403晶体管？

2N4403晶体管是一种通用PNP晶体管，用于放大器和低功率开关应用。该晶体管包括三个端子，如发射极、基极和集电极，而三个层，如P、N和P。这里，两个“P”层表示两个端子，即发射极和集极，而“N”层分别表示晶体管的基极端子。

该PNP晶体管的工作类似于NPN，其中基极端子处的电流主要用于管理剩余两个端子处的巨大电流，因为它是PNP型晶体管，因此与发射极端子相比，晶体管的基极端子将为负。

一般来说，市场上大多数可用的晶体管都是作为开关工作的，因为一旦我们在基极端子上提供少量电压，它就会控制剩余两个端子上的巨大电流。因此，这里的开关将被视为接通。一旦基极端子没有电流，那么开关将被认为断开。

基于PNP的晶体管也被称为电流控制器件，因为基极端子处的微小电流主要用于管理晶体管中剩余两个端子处的大量电流。

2N4403晶体管的引脚配置如下所示。该晶体管包括三个端子，其中每个端子及其功能将在下面讨论。

通常，PNP晶体管被认为是关断的，然而，在基极端子处，负电压和少量输出电流将被激活，因此大量电流将从发射极端子供应到集电极端子。

一旦集电极端子处的电压比发射极端子处的压力小，这种晶体管就导通。这里，像基极和集电极这样的两个端子的总和等于发射极端子处的电流。

这个2N4403晶体管的特性和规格包括以下内容。

这是一个硅平面外延晶体管
晶体管类型为PNP
可用的软件包是TO-92
功率耗散为0.31 W
可访问的包装不含铅
温度范围为-55ºC至+150ºC
直流增益（hFE）为300
基极和发射极之间的电压为（最大值）5V
整个基础端子的电流（最大）为50mA
C&E两端的电压（最大值）为40V
C和B两端的电压（最大值）为40 V
整个集电极端子的电流（最大）为600mA
类似和替换的2N4403晶体管有2N5401、NTE159、2N3905、2SA1015GR、SS9012、2N2907、2N3906、BC528、MPS2907、ZTX550、PN2905、BC880和BC878。
如何安全地长时间使用2N4403晶体管？
使用此晶体管时必须采取以下预防措施。
如果你想长时间安全地使用这个晶体管，那么你不应该超过上面功能中定义的值。
为了长期性能和安全，始终使用低于最大值的值
不应使用该晶体管驱动600mA以上的负载，并在40V DC下操作负载。
此晶体管必须使用适当的电阻器，并且在连接电路之前必须检查引脚输出。
工作温度范围必须低于-55摄氏度，高于+150摄氏度。

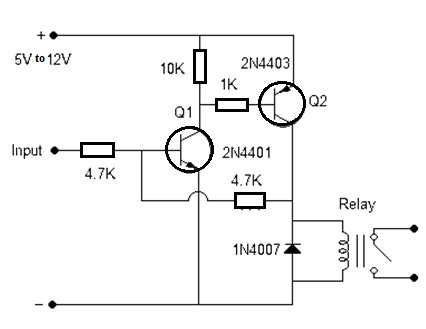

使用晶体管的锁存开关电路如下所示。这种类型的电路在获得输入信号时主要像一个不间断的断开开关一样工作，即使输入脉冲消失也会保持断开状态。

该电路主要使用不同的方法，因此该电路使用晶体管来执行锁存器的功能。该电路使用基本的电子元件，如两个晶体管（2N4403和2N4401）和一些电阻器。

在输出端，该电路使用继电器开关来控制电子应用程序，否则就是设备。这个电路可以通过首先理解像Q1和Q2这样的两个晶体管来理解。一旦在Q1晶体管的基极端子处给出输入信号，那么它将导通并将Q2晶体管的基极端连接到GND。

因此，Q2晶体管也开始导通以触发与Q2晶体管的集电极端子相关的继电器。这里，通过从Q2晶体管的集电极端子连接到Q1晶体管的基极端子来使用4.7K电阻器。因此，它在Q1晶体管的基极端子上提供反馈电压，并使Q1晶体管恒定导通，直到电源断开。

这个2N4403晶体管的应用包括以下内容。

因此，这一切都是关于2N4403晶体管数据表的概述，其中包括其引脚配置、功能、规格、电路与应用。这里有一个问题要问你，市场上有哪些不同类型的PNP晶体管？
