2N5551晶体管是一种半导体器件,用于开关或放大电子信号以及电力。它至少有三个端子,用于连接外部电路。一旦电流或电压被施加到一对端子中的一个端子,则它控制另一对端子的电流。


通常,当输出功率高于输入功率时,晶体管会放大信号。本文概述了2N5551晶体管、引脚、规格、电路工作及其应用

什么是2N5551晶体管?

2N5551 NPN放大器晶体管主要设计用于高压电路中,用于开关和放大等一般用途。从集电极端子到发射极的电压是160V,从集电极电极端子到基极的电压为180V,因此它可以简单地用于低于160伏的电路中。该晶体管的最大输出负载为600mA,集电极端子的最大功耗为625mW。

ding="async" class="size-medium wp-image-41396" src="https://uploads.9icnet.com/images/aritcle/20230518/2N5551-Transistor-300x188.jpg" alt="2N5551 Transistor" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
2N5551晶体管

引脚配置

这个2N5551 Transisto的引脚配置r如下所示。该晶体管包括三个端子,这三个端子将在下面讨论。

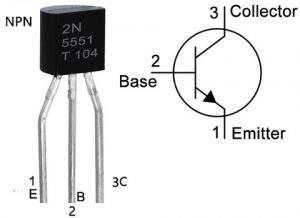

2N5551 Transistor Pin Configuration
2N5551晶体管引脚配置
  • 引脚1(发射器):该端子通常连接到GND端子,在GND端子处电流通过该端子排出。
  • 引脚2(底座):这个引脚控制晶体管的偏置,所以这个引脚控制了晶体管
  • 引脚3(收集器):该端子连接到整个端子的负载和电流供应器。

与JFET相比,它有很大的不同,因此被称为电压控制器件。一旦在晶体管的基极端子上施加电压,晶体管就会通过允许电流流过而被激活。在这里,电流的流动就像集电极和发射极端子之间的桥一样。

功能和规格

这个2N5551晶体管的特性和规格包括以下内容。

  • 这方面使用的工艺技术是先进的
  • 误差电压较小
  • 切换速度很快
  • 电压的完整操作
  • 功率和电流的处理能力高
  • 它是一个NPN放大器晶体管
  • 每当IC=10mA时,直流增益高达80
  • 非停止集电极电流或IC为600mA
  • 从集电极到发射极的电压为VCE=160 V
  • 从集电极到基极的电压为VCB=180V
  • 从发射极到基极的电压为VBE=6V
  • 提供To-92套装
  • 100MHz转换频率
  • 集电极电流(最大)为6A/60mA
  • 集电极端子的损耗(最大值)为625 mW
  • 直流增益最小值和最大值为80至250
  • 操作和储存温度必须为(最高)-55至+150摄氏度

互补2N5551晶体管是2N5401,等效2N5551晶体是2N5551K、BC637、NTE194、BC639、2N5833、BC487和2N5551G。类似的2N5551晶体管是2N5550。

如何安全地运行2N5551晶体管?

为了从2N5551晶体管中获得更好的性能,并在电子电路中长时间运行,建议不要使用高于160V的电压。需要将最大额定值保持在5V–10V以下才能确保安全。始终使用适当的基极电阻器来提供必要的基极电流,不要将负载控制在600mA以上。温度范围必须大于-55摄氏度和小于+150摄氏度。

如何使用2N5551晶体管?

当2N5551晶体管被偏置时,发射极端子中的电流等于其余两个端子(如基极和集电极)的总和。这里,与从发射极(E)到集电极(C)的电流相比,基极端子处的电压供应应该是正的。

晶体管特性主要由被称为贝塔(β)的正向电流增益决定。这里的“β”是集电极电流和基极电流的比值。这个值被称为放大系数,它将决定放大电流的值。

在这里,“β”值的范围为20-1000,但也有200这样的典型值。晶体管的电流增益是另一个被称为α的重要因素,用“α”表示。α因子是集电极和发射极端子处的电流之间的比率。该值主要在0.95–0.99之间,但在大多数情况下,它被用作单位。

2N5551 NPN晶体管电路图

通常,2N5551晶体管被广泛用于放大。这是一个简单的电路示例,它显示了一个放大的正弦波o/p。

这里,输入正弦波的幅度从8mV放大到50mV。在下面的应用电路中,像R3和R4这样的电阻器被用来形成分压器,以决定VBE(发射极-基极电压)。这里,“R1”电阻器是负载电阻器,而“R2”电阻器是发射极电阻器。输出信号的放大可能会受到“RL”值变化的影响。

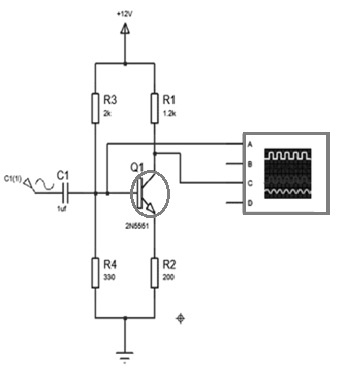

2N5551 Transistor Circuit
2N5551晶体管电路

通常在晶体管中,当整个基极端子的电流供应可以在整个集电极端子的电流供给内被放大时。因此,这种放大主要取决于hfe(放大因子)。该因子值为80,这意味着集电极电流(CC)与基极电流相比将改变80倍。

Ic=β*Ib

由于晶体管的作用,这种类似“IE”的晶体管的发射极电流几乎等于集电极电流值。这两者之间的主要区别可以通过“α”值找到。通常,集电极电流值可以给出为

IE=集成电路+集成电路

这里,可以在集电极端子之外获得输出,集电极端子是VCE(集电极-发射极)。o/p电压主要取决于Vin=12V,而R1两端没有任何电压降。因此,像Vout这样的o/p电压可以表示为

Vout=VCE=(Vcc–IcRc)

2N5551晶体管在哪里使用/应用

这个2N5551晶体管的应用包括以下内容。

  • 这种晶体管用于高电压工作的电路中,以实现通用应用。
  • 它主要用于音频放大,以便您可以利用它来增加音频或其他电子信号。此外,这种晶体管用于使用诸如2N3904/BC547之类的通用晶体管来驱动LED、IC、控制电子电路等的情况。
  • 达林顿对
  • 放大低功率信号
  • 基于音频的驱动器级
  • 低功率音频放大器
  • 对于600mA以下的小负载
  • 放大器,如低功率、电流放大器、音频或其他信号、基于小信号的放大器
  • 这种晶体管包括高击穿电压,因此在具有气体放电的显示器驱动器中使用。
  • 这种类似晶体管的放大功能将使其被不同的专业人士使用。

因此,这一切都是关于2N5551晶体管数据表的概述,其中包括其引脚配置、规格、功能、电路和应用。这种NPN晶体管用于开关和放大应用。它主要设计用于低功率、低电流、中等电压,并且可以在高速下工作。这里有一个问题要问你,市场上有哪些不同类型的放大器晶体管?
