什么是TL074运算放大器及其工作原理

发布时间: 2023-05-24 09:51:40 电子资讯发布人: 久芯网浏览量: 209

运算放大器是一种集成电路，其主要功能是增强微弱的电信号。通常，运算放大器包括两个输入和一个输出。运算放大器放大信号。。。

运算放大器是一种集成电路，其主要功能是增强微弱的电信号。通常，运算放大器包括两个输入和一个输出。运算放大器放大信号并在两个输入之间产生电压差异。根据需求，市场上有不同种类的运算放大器IC。本文概述了TL074运算放大器及其应用。

什么是TL074运算放大器？

TL074是一种JFET输入四单片运算放大器，包括4个运算放大器。它包括高压BJT和JFET。此外，输入偏置以及偏置电流都很低。相比之下，转换速率非常高。

TL074运算放大器非常推荐用于音频预放大，因为它包含较少的谐波失真和噪声。最重要的是，通过使用一些特定电路可以实现输入偏移的调整。

此外，频率补偿可以在内部实现&TL074操作是像免闩锁一样提供的。在TL07X系列中，TL071和72都是单双运算放大器的版本。

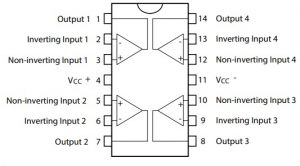

TL074运算放大器的引脚配置如下所示。它包括14个引脚，每个引脚的功能将在下面讨论。

这个TL074运算放大器的特点和规格r包括以下内容。

等效TL074运算放大器为vLM324、TL072和TL071，而替代运算放大器为LM748、LM741C、LM741A、LM709C、MC1439和LM201 LF351

TL074运算放大器（IC）使用两个电源，使用的两个端子是4和11。这里，引脚4用于+Ve电源，而。引脚1用于-Ve电源。

反相输入在第一运算放大器的引脚2处给出，而非反相输入在第二运算放大器的针脚3处给出。第一个运算放大器输出在引脚1处实现。

对于第二个运算放大器，反相输入在引脚6处给出，而非反相输入则在引脚5处给出。此运算放大器输出可以在引脚7处获得。

对于第三个IC，在引脚9处提供反相输入，而在引脚10处提供非反相输入，并且可以在引脚8处获得该IC的输出。

对于第四个IC，反相输入在引脚13处给出，而非反相在引脚12处给出&该运算放大器的输出可以在引脚14处获得。

类似TL074的IC包括类似Quad Op Amp的封装，因此经常有机会不使用所有四个IC。在这种情况下，未使用的运算放大器端子需要正确端接，否则，这些引脚会积累一些电容，从而影响电路性能。

电路中使用的运算放大器将使用巨大的功率，因此降低了设计效率。根据您的电路设计，有几种终止运算放大器的方法，但最常用的方法如下所示。

在上述电路中，运算放大器工作在电压范围（如Vdd和Vss）之间。为了端接IC，运算放大器反相引脚与o/p引脚相关联，非反相引脚可以通过稳定的电压源提供。

稳定电压的值可以是任何值，但必须在电压供应限制内。因此，不必包括两个电阻器，因为来自上述电路的该特定范围的任何可访问电压都可以主要用于端接Op-Amps非反相引脚。

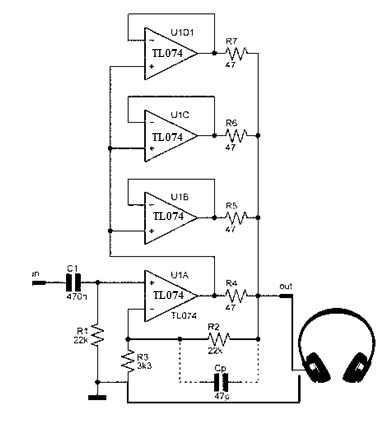

TL074运算放大器用于设计不同的电路。同样，它也被用来制作耳机放大器电路。因此，在这个电路中，这个运算放大器在驱动耳机方面发挥着关键作用。

该电路使用一个TL074集成电路和一个9V电池为放大器电路提供电压。
理论上，该耳机放大器在32欧姆负载下通过7.6x（17.6dB）的电压增益包括最高功率，如100项（200 mW峰值）。

TL074运算放大器包括四个IC，其中每个放大器可以单独使用。
TL074运算放大器的主要特点是，它们包括基于高压的JFET和BJT，以帮助晶体管包括极高的i/p阻抗和较小的偏置电流。

该IC用于音频前置放大器，因为它具有谐波失真和较少的噪声。如果您正在寻找JFET和Quad封装驱动的IC，则此IC非常适合。

这个TL074运算放大器的应用包括以下内容。

因此，这一切都是关于TL074运算放大器的概述。该IC是一款高速JFET输入四路运算放大器，其主要特点是输入偏置小、转换速率高、偏置电流大、温度系数和偏置电压小。这些IC可采用不同的封装，如DIP（双列直插式封装）和SO（小型封装）。

该IC与LM324 IC极为相关，因为这两个IC中都包括运算放大器和类似的引脚配置。但主要的区别是它们的特性有点不同，因为TL074 IC中包含JFET。这里有一个问题要问你，LM324 IC的功能是什么？
