单片电力系统(MPS) MP6005A反激和正向控制器是针对宽输入、高频反激应用和有源箝位正向应用进行优化的。MP6005A的工作电压范围很广，输入电压为8V ~ 80V (V(IN))。电流模式控制提供了简单的回路补偿和逐周期电流限制。420kHz固定开关频率(f(SW))减少了外部组件的数量。2A门驱动最小化了外部MOSFET的功率损耗，0.8A同步(SYNC)驱动为主动箝位正向拓扑提供了高效的解决方案。MP6005A还具有频率抖动、软启动、过载保护(OLP)和过压保护(OVP)等功能。


单片电源系统(MPS) MP6005A反激和正向控制器封装在QFN-10包中。


特性

  • 宽的8V到80V输入电压范围

  • 固定开关频率420kHz

  • 2A门和8A同步驱动器

  • 内部V(CC)电源与16V外部电源兼容

  • 160mV开关电流检测(CS)限制

  • 同步同步驱动器的高效率，主动箝位向前解决方案

  • 过载保护(OLP)、短路保护(SCP)、过压保护(OVP)和热停机的打嗝保护

  • 用频率抖动降低电磁干扰

  • -40°C至+125°C的工作温度范围

  • 3mm × 3mm QFN-10封装


应用程序

  • 安全摄像头

  • 视频电话

  • 无线接入点(WAPs)

  • 销售点(POS)系统

  • PoE (Ethernet)系统上电

  • 工业隔离电源

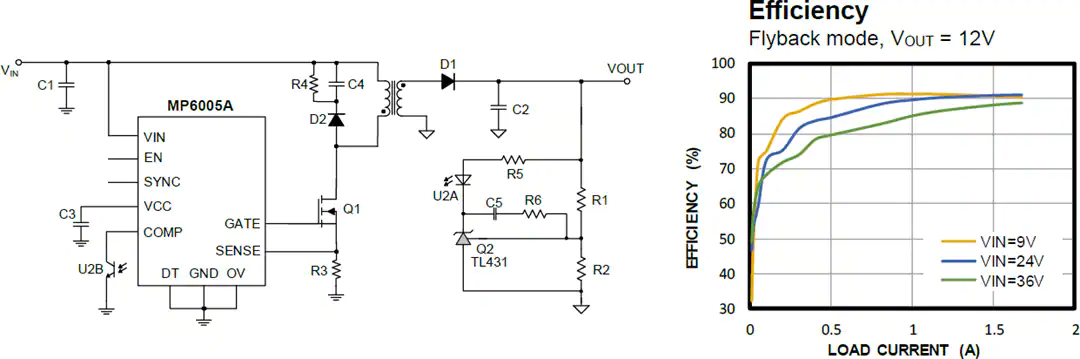

典型应用电路

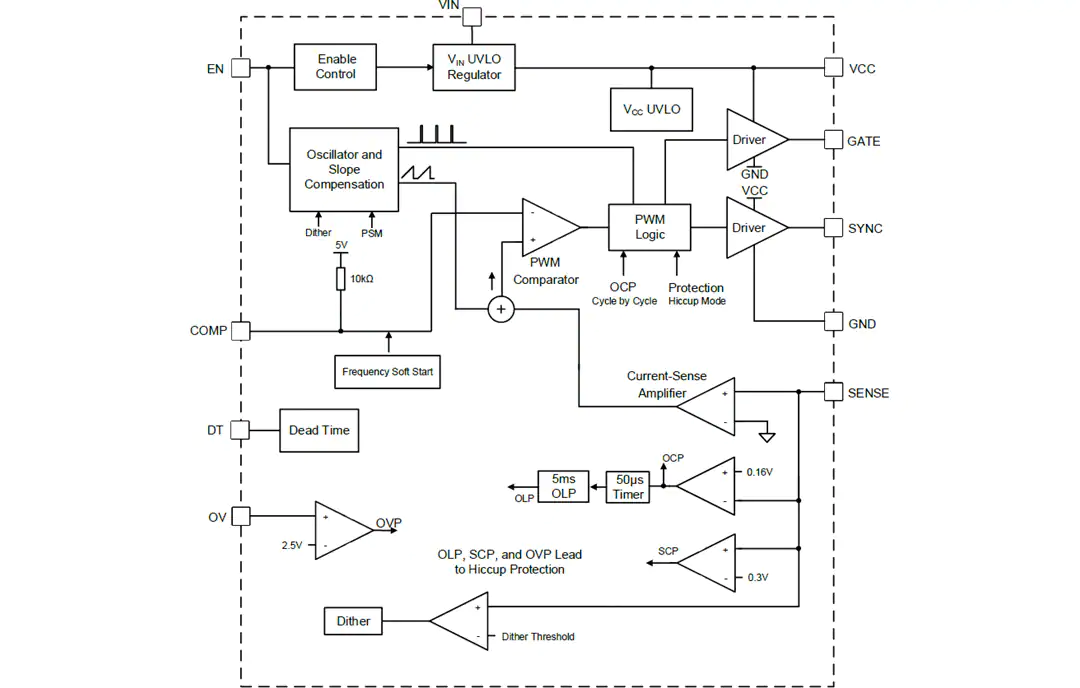

框图

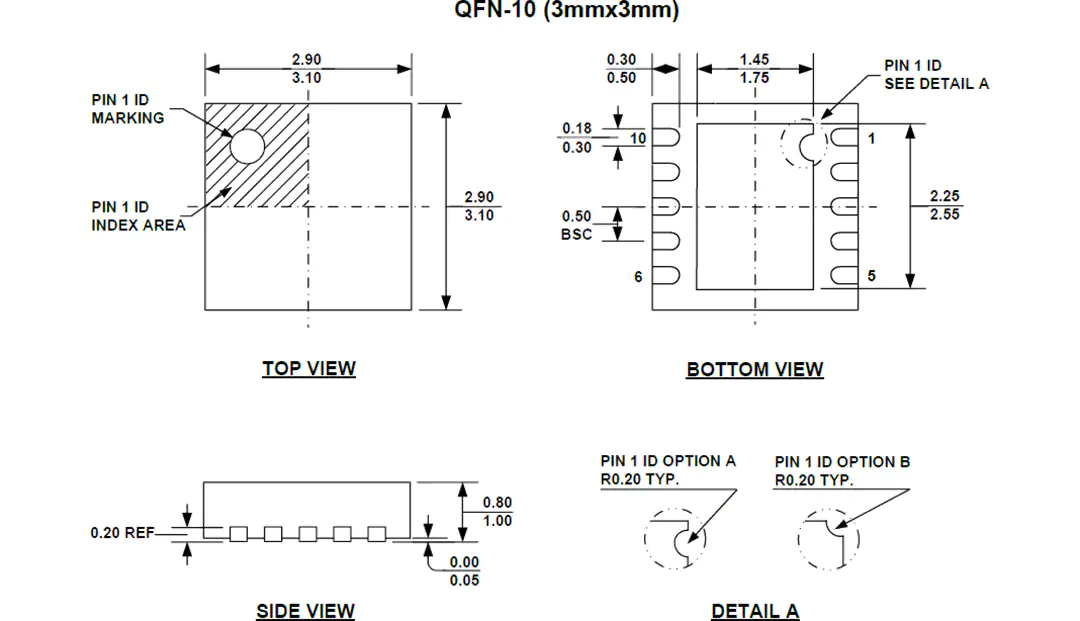

计划大纲
