Microchip Technology HV53011 16-Ch推挽驱动程序为表面触觉应用提供了一个高压驱动解决方案。HV53011具有16个推挽驱动器，能够±135V的输出摆动，并具有归零(RTZ)功能，每个驱动器都能够至少供电和下沉24mA。每个高压输出都能驱动高达250pF的容性负载。此外，HV53011集成了一个全局电流传感器功能，以监测充放电电流。


微芯片HV53011 16-Ch推挽驱动程序利用SPI接口在微控制器/处理器和高压驱动程序之间通信。该接口提供3.3V逻辑I/O信号，时钟速度高达32MHz。五个数字LATCH控制信号管理数据流和发射模式，同时将输出建立到四种可能的状态之一:V(PP)， V(NN)， 0V或高阻抗。


HV53011具有精确的上下电顺序，需要V(PP)、V(PF)、V(NN)、V(NF) 4条高压电源轨和V(CC)、V(SS)、V(LL) 3条低压电源轨。配套的集成HV53001驱动IC内置电源开/关顺序控制电路，以保持适当的顺序。驱动程序包括一个关闭功能，以禁用和设置它消耗最小的电力时，驱动程序不使用。


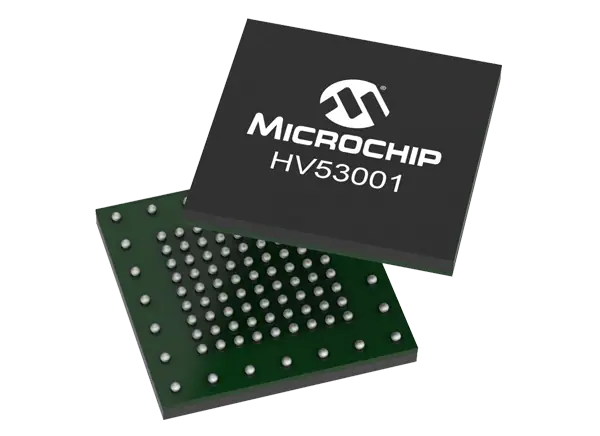

HV53011安装在一个8mm x 8mm 59球TFBGA封装中。所有高压I/ o都被分配有足够的安全空间。


特性

  • 16通道推挽输出

  • 归零(RTZ)和高阻抗(Hi-Z)功能

  • 输出电压可达±135V

  • 最小源汇输出电流

  • 250pF最大输出负载

  • 电流传感器输出

  • 具有四锁存的每通道2位结构的SPI接口

  • 上电复位功能

  • 关闭功能

  • 59球8mm x 8mm TFBGA封装


应用程序

  • 表面触觉应用程序

  • MEMS驱动器

  • 压电驱动程序


框图
