德州仪器LMK1D121x低加性抖动LVDS时钟缓冲区专门设计用于驱动50欧姆传输线。在单端模式下驱动输入时，对未使用的负输入引脚施加适当的偏置电压。LMK1D1212以最小的倾斜度将两个可选时钟输入(IN0和IN1)中的一个分配到12对差分LVDS时钟输出(OUT0到OUT11)。类似地，LMK1D1216分配16对差分LVDS时钟输出(OUT0到OUT15)。LMK1D121x系列可以在输入多路复用器中接受两个时钟源。输入可以是LVDS、vpecl、LP-HCSL、HCSL、CML或LVCMOS。


Texas Instruments的LMK1D121x IN_SEL引脚选择输入，并将输入路由到输出。该部件支持故障保护输入功能。该装置进一步结合了输入迟滞，以防止在没有输入信号的情况下输出的随机振荡。该设备工作在1.8V、2.5V或3.3V供电环境中，特征为-40°C至105°C(环境温度)。


特性

  • 高性能LVDS时钟缓冲器系列(高达2GHz)

    • 2:12差分缓冲器(LMK1D1212)

    • 2:16差分缓冲器(LMK1D1216)

  • 供电电压1.71V至3.465V

  • 低加性抖动(在156.25MHz下12kHz至20MHz时RMS最大值小于60fs)

    • -164dBc/Hz(典型)极低相位噪声地板

  • 小于575ps的最大非常低的传播延迟

  • 20ps最大输出倾斜

  • 高摆动LVDS(增强模式)(当AMP_SEL = 1时，典型的500mV VOD)

  • 通用输入接受LVDS, lvvpecl, LVCMOS, HCSL和CML信号级别

  • LVDS参考电压，V(AC_REF)，可用于电容耦合输入

  • -40°C至105°C的工业温度范围

  • 包选项

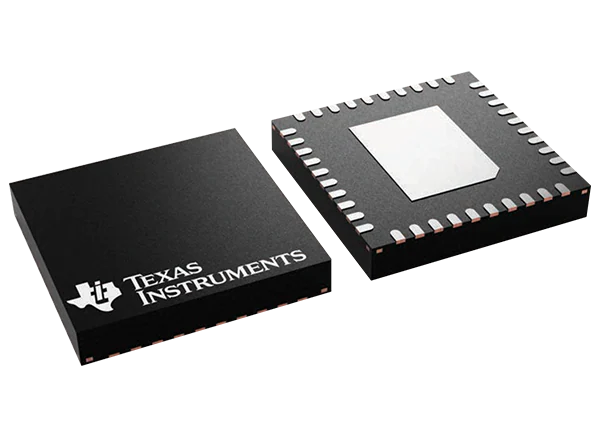

    • LMK1D1212: 6mm × 6mm, 40针VQFN

    • LMK1D1216: 7mm × 7mm, 48针VQFN


应用程序

  • 电信和网络

  • 医学成像

  • 测试和测量

  • 无线基础设施

  • 专业音频，视频和标牌

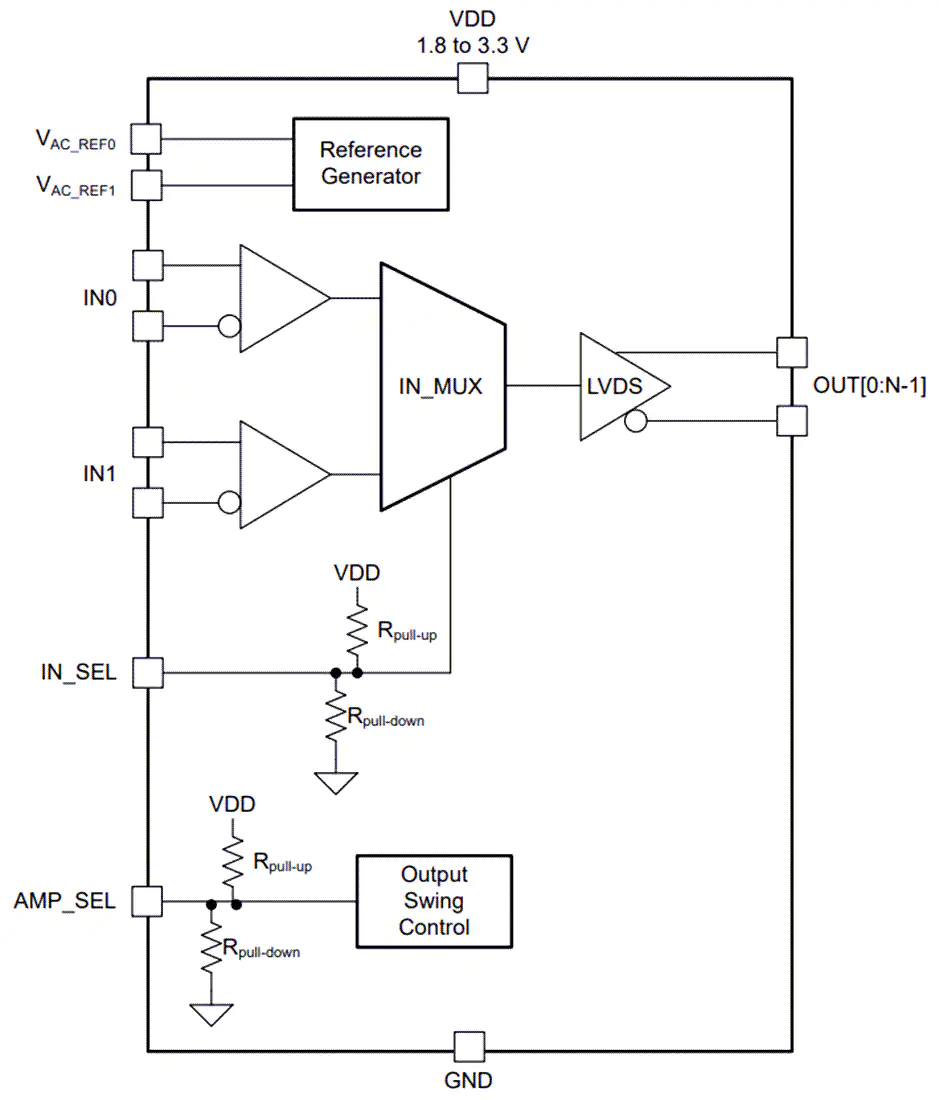

原理框图
