Qorvo QPC4614 75欧姆

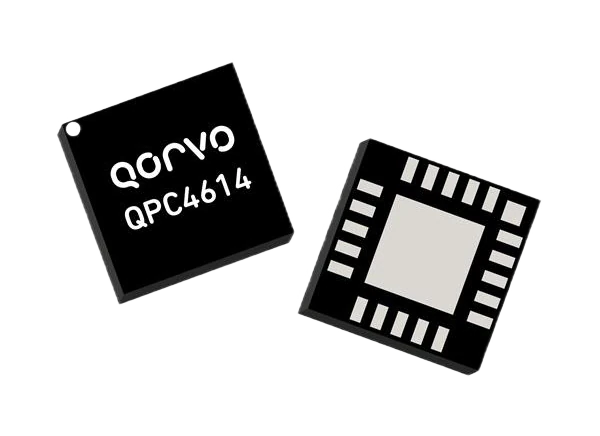

    Qorvo QPC4614 75欧姆 5-2000MHz数字阶进衰减器(DSA)在0.5dB级进，在整个31.5dB增益控制范围内具有高线性度，在1GHz具有低插入损耗1.2dB。QPC4614具有三种控制模式:串行，锁存并行和直接并行编程。专利电路结构提供无超调瞬态开关性能。Qorvo QPC4614可在20针4mm x 4mm QFN封装。


    特性

    • 6位，31.5dB量程，0.5dB步长

    • 电路结构的专利

    • 频率范围:5MHz ~ 2000MHz

    • 高线性度，在850MHz下典型的IIP3 69dBm

    • 一种串行和并行控制接口

    • 射频垫无直流电压;直流可以外部接地吗

    • 可选择关闭负电压发生器和外部供电V(SS)

    • 开机默认设置为最大衰减


    应用程序

    • 光节点

    • 点对点

    • MDU放大器

    • 前置放大器衰减

    • 级间衰减

    • 返回衰减

    • 自动增益控制

    • 倾斜控制

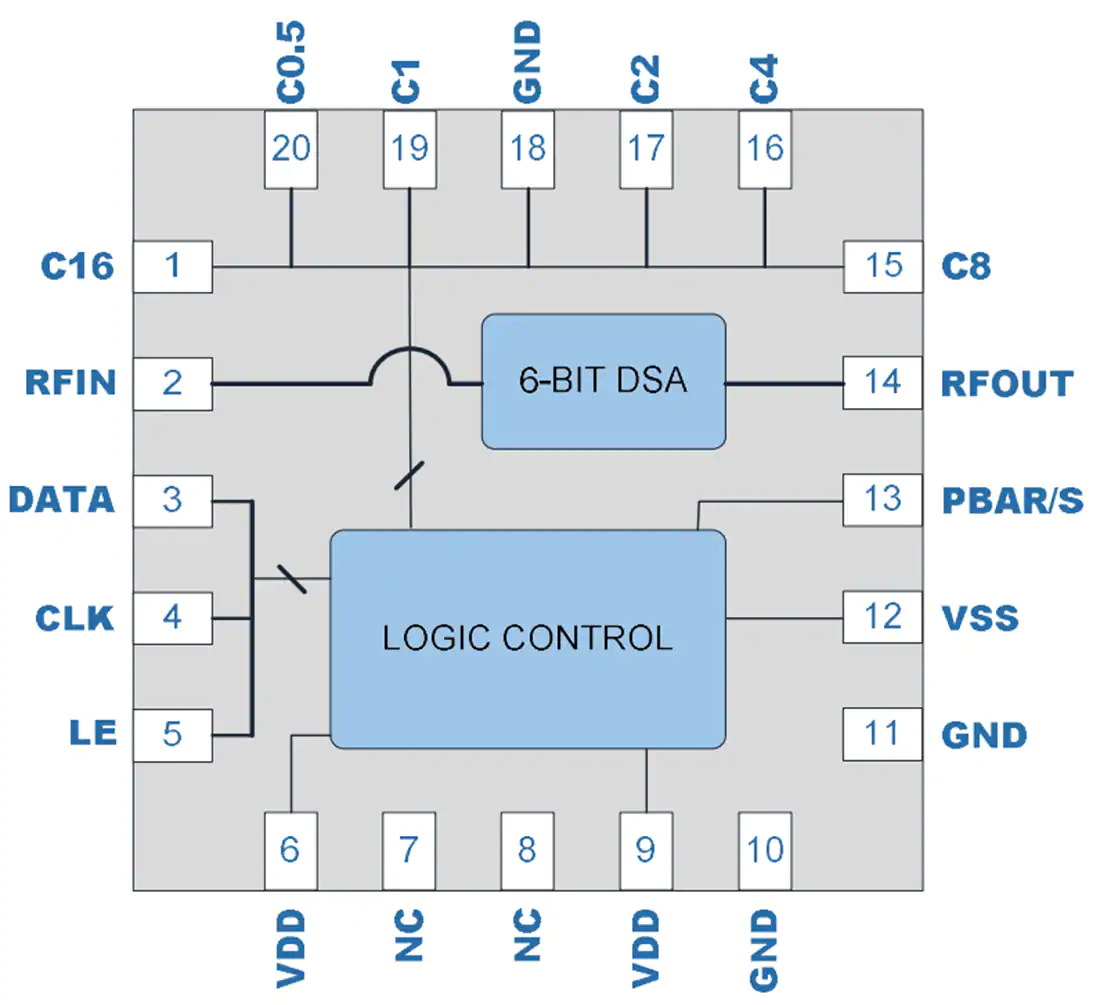

    原理框图
