Allegro MicroSystems A17502双输出窄节距差分速度和方向传感器ic设计用于在汽车和工业电机应用中发现的环形磁铁目标的旋转位置传感(通常具有特定的应用和安全要求)。A17502是一款窄目标螺距、速度和方向传感器IC，旨在为运行速度高达30k RPM的异步电动机提供增量位置。


Allegro MicroSystems A17502双输出窄距差分速度和方向传感器ic突出了两个独立的差分输出通道，提供高分辨率异或速度、脉冲和方向协议。先进的校准技术用于优化信号偏移和振幅。这种校准，结合信号的数字跟踪，结果在气隙，速度和温度上的精确开关点。结合1.1mm的狭窄目标间距，A17502提供了可靠和健壮的电动汽车(EV)应用解决方案。


A17502被编程用于需要双相位目标速度和位置信号信息或同时高分辨率目标速度和方向信息的各种应用。该设备配置为启用ASIL B(D)使用的故障检测模式(评估未决)，为电机提供了优秀的性能水平。


特性

  • 非常适合窄距目标的xEV异步电动机应用

  • 两个独立的输出通道，具有高分辨率异或速度、脉冲和方向协议的选项

  • 高速切换带宽高达40kHz

  • 差分感知对外部磁扰动的鲁棒性

  • EEPROM支持贯穿产品生命周期的工厂可追溯性

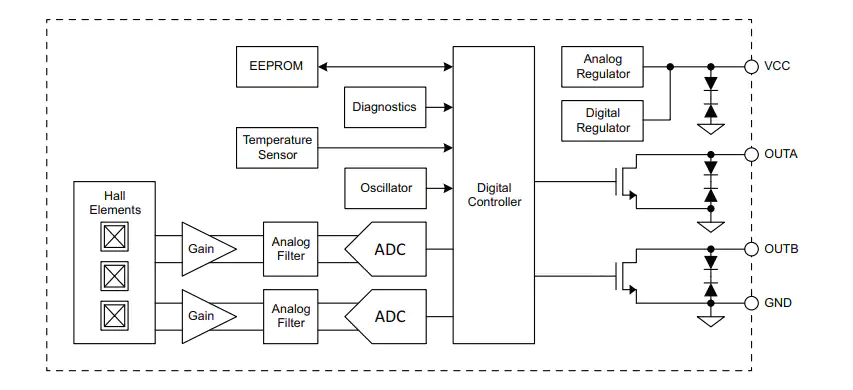

框图

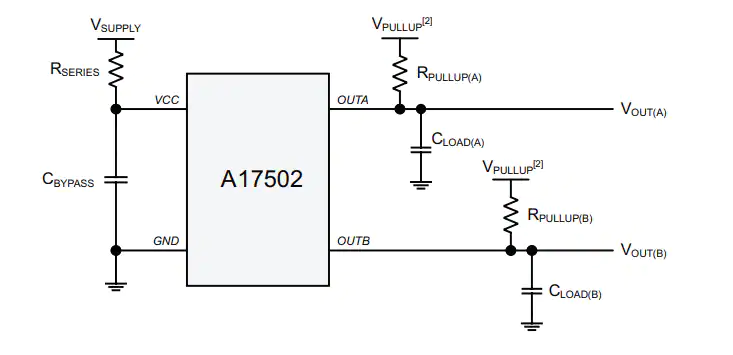

典型应用电路

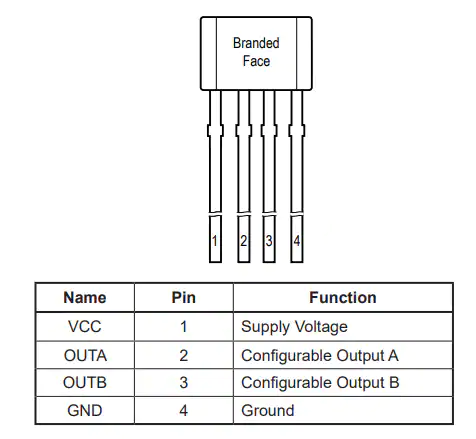

引出线
