Allegro MicroSystems ACS71240汽车电隔离电流传感器ic提供了对ACS711电流传感器ic的下一代改进。ACS71240的特点是输出信号抗杂散磁场(由相邻电机或载流电线产生)，提高输出信号精度(小于±1.5%典型)，输出信号抗噪声供电电压轨。此外，该设备具有专用的快速过流故障输出，典型响应时间为1.5us。快速故障输出采用一种简单的方法来检测短路事件，以防止MOSFET或IGBT在逆变器，电机或其他开关电源电子应用中的损坏。

Allegro MicroSystems ACS71240汽车电隔离电流传感器ic设计用于取代分流电阻，运算放大器，电流互感器和电压隔离器，在需要小尺寸的应用中。

ACS71240有两种最小的外形因子封装选项，每一种都提供不同级别的电隔离。微小的3mm x 3mm，可湿侧面QFN封装可用于电压轨道高达120V(DC)，并使焊点检查所需的零PPM汽车应用。标准占地面积SOIC8封装是UL认证的2400V(RMS)隔离，并提供420VDC或297V(RMS)的工作电压。

传感器支持在5V或3.3V电源上使用。


特性

  • AEC-Q100合格

  • 差分霍尔传感器拒绝共模杂散磁场

  • 过流故障，工厂可编程跳闸范围为50%至200%的全量程电流

  • 非比率输出提供对噪声电源的免疫力

  • 电流的隔离:

    • QFN包:120VDC工作电压

    • SOIC8封装:UL认证为2400V(RMS)，工作电压420VDC或297V(RMS)

  • 减少功率损耗:

    • 0.6毫欧 QFN封装上的内部导体电阻

    • 1.2毫欧 SOIC8封装上的内部导体电阻

  • 集成屏蔽几乎消除了从电流导体到模具的电容耦合，极大地抑制了由于高dv/dt瞬态产生的输出噪声

  • 输出电压与交流或直流电流成正比

  • 高带宽120kHz模拟输出，在控制应用中更快的响应时间

  • 工厂修剪的灵敏度和静态输出电压，以提高精度

  • 3.3V和5V单电源操作

  • 小的占用空间、低调的QFN和SOIC8包适用于空间有限的应用程序

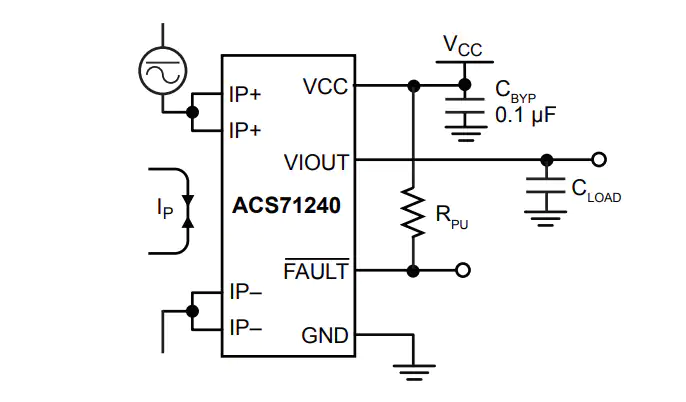

典型的应用程序

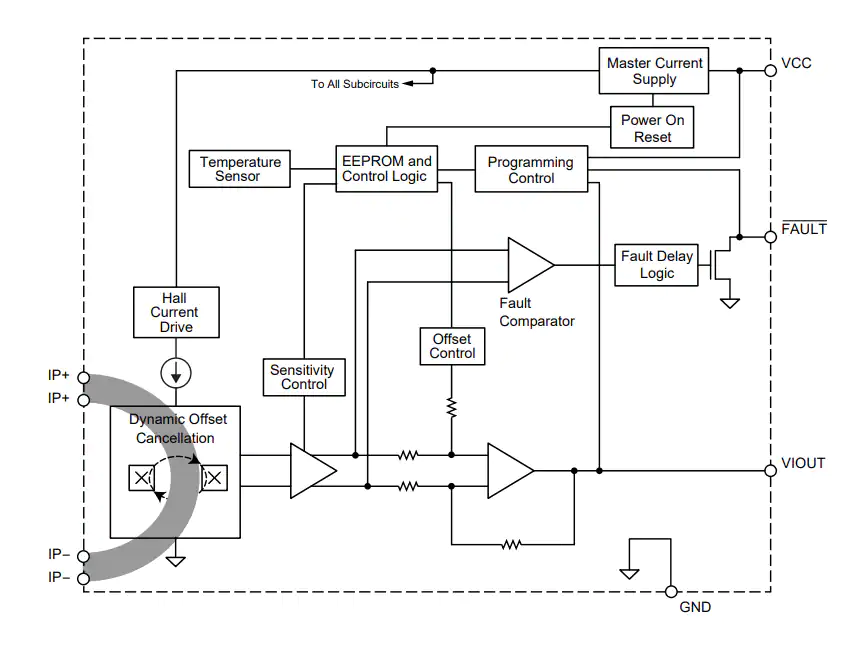

框图
