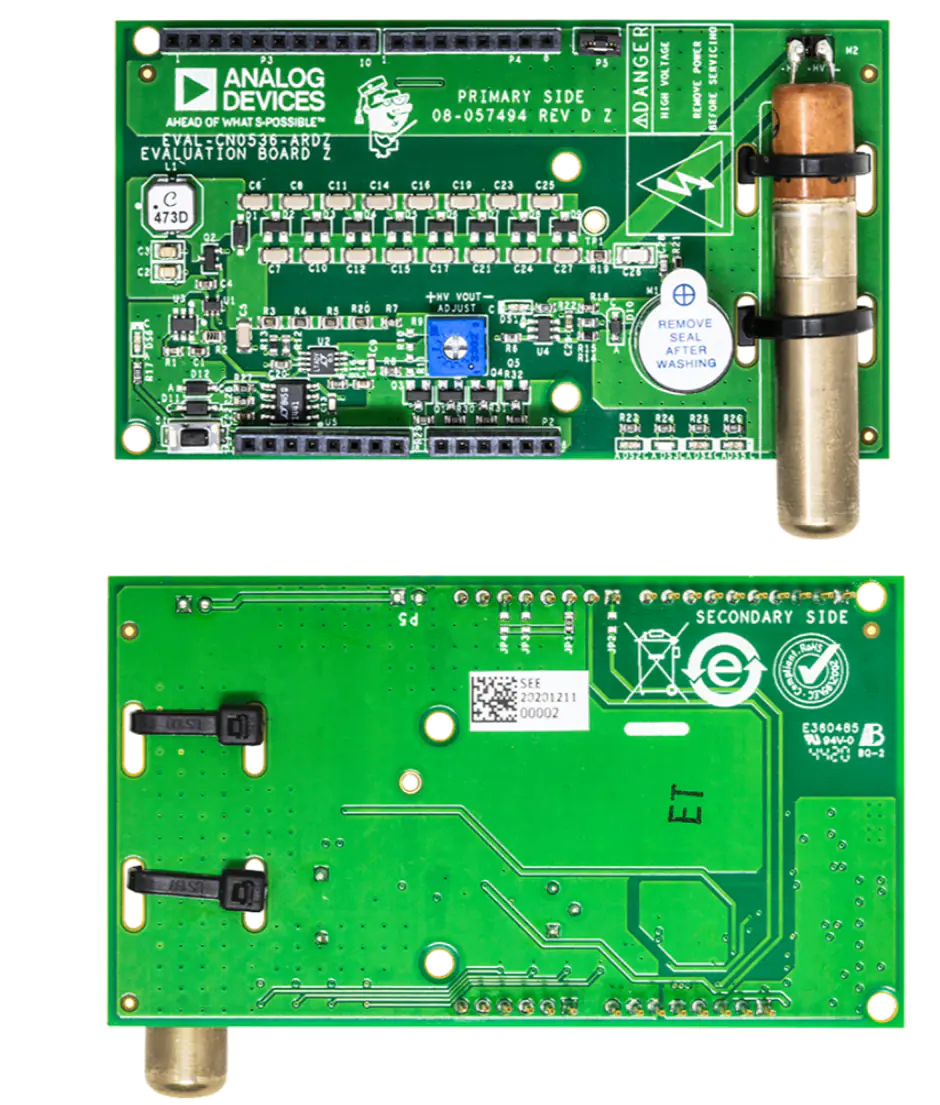

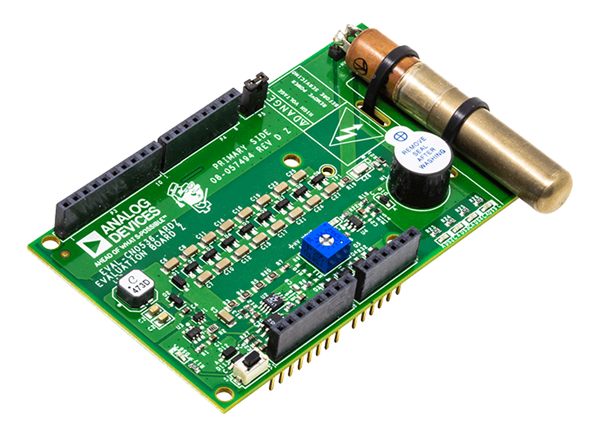

亚德诺半导体EVAL-CN0536-ARDZ电路评估板是一款低功耗的盖革计数器辐射探测器，采用Arduino屏蔽形式，在3V到5V的系统电源下运行。评估板的特点是低成本、高电压发电电源，从280V到500V输出的电压是可靠的和可调的。


    ADI EVAL-CN0536-ARDZ电路评估板使用LTC6906精密可编程振荡器产生高电压输出，该振荡器用途广泛，结构紧凑，使用方便。LTC6906可以设置使用单个用户定义的电阻值从10khz振荡到1Mhz。参考电路设计与目前市场上可用的大多数盖格-穆勒管传感器兼容，额定电压在280V至500V之间。


    为了设置和调节高压输出电源和捕捉盖格-穆勒管独特的脉冲，LTC1540纳米功率比较器内置电压参考精确设置用户所需的电压输出。LTC1441超低功率双比较器将盖革脉冲转换为逻辑电平3V或5V。


    LT6994是一种可编程延时块定时器，范围为1µs到33.6秒。此外，LT6994强大的内置延迟块定时器芯片产生盖革点击声音到一个常规蜂鸣器。LT6994是TimerBlox 系列多功能硅计时器件的一部分。一个单电阻，RSET，程序内部主振荡器频率，设置LT6994的时基。输入输出延迟由主振荡器和内部时钟分频器决定。


    该电路也有led指示辐射水平，报告计数每分钟，微西弗每分钟通过USB UART终端显示器或通过MQTT互联网。


    特性

    • 兼容许多盖革米勒管

    • 可编程高压电源

    • 声音和可视警报指示器


    必需的设备

    • EVAL-CN0536-ARDZ

    • EVAL-ADICUP3029

    • microUSB电缆

    • 带有串行终端程序(如terterm或PuTTY)的主机

    • 一个安全的辐射源，例如，弗林科学AP8795 1μCi钴-60 γ源或类似的

    • ADuCM3029_demo_cn0536_uart。十六进制文件的软件


    布局
