如何配置RTC以周期性地从低功率模式唤醒STM32

1.简介

STM32的集成RTC（实时时钟）外围设备可用于定期将其从各种低功耗模式中唤醒。电池供电的应用程序通常具有电源方案，其中应用程序将运行一小段时间，然后进入低功率模式以节省电力并延长电池寿命。RTC可用于从低功率模式唤醒STM32，即使在待机等最低功率模式下也是如此。
在本文中，我们将了解如何配置STM32的RTC外围设备，以周期性地从低功率模式唤醒STM32，如STOP2模式，STOP2模式是STM3L4的最低功率模式之一。

2.先决条件



• 硬件：
  • 用于为板供电和编程的迷你USB电缆
  • 核苷酸-L476

• 软件
  • STM32管



3.理论

STM32中的RTC可以配置为唤醒源，用于从STOP等低功率模式唤醒微控制器。假设我们想每10秒从STOP模式唤醒一次，RTC可以很容易地设置为这样做。STM32L476的RTC时钟源，即本例中Nucleo-L476板上使用的微控制器，可以由LSI（低速内部）或LSE（低速外部）振荡器提供。Nucleo板包括一个连接到LSE振荡器引脚的32.768 KHz晶体。在本练习中，LSE振荡器将被选为RTC的时钟源，因为它比LSI振荡器提供了更高的精度。
我们将计算RTC的唤醒计数器，使其每10秒唤醒一次STM32。举个例子，让我们将RTC时钟的预分频器设置为16。以下是计算唤醒计数器设置的公式：
要将唤醒计时器配置为10s，让我们计算上面解释的唤醒计数器：
在下面的练习中，我们将使用刚才计算的值。

4.步骤

1. 打开STM32CubIDE

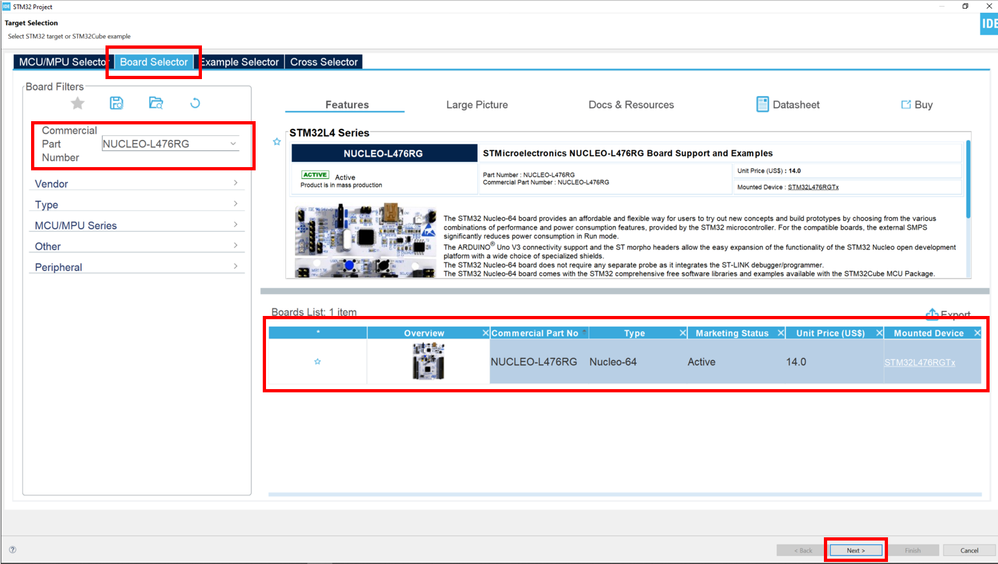

2. 使用NUCLEO-L476板创建新项目

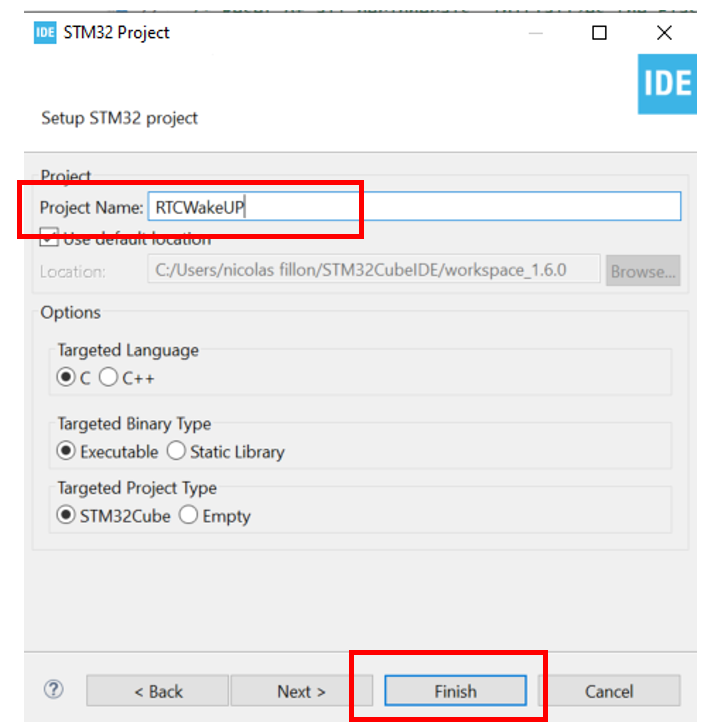

3. 输入项目的名称。

• 对于这篇文章，我将把我的项目称为“RTCWakeUP”

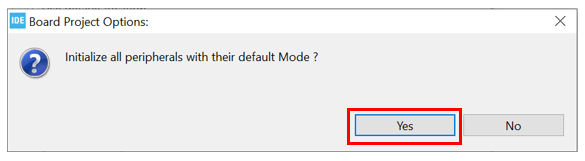

4. 使用默认设置初始化所有外围设备：

• 要执行此操作，请单击下面的“是”：

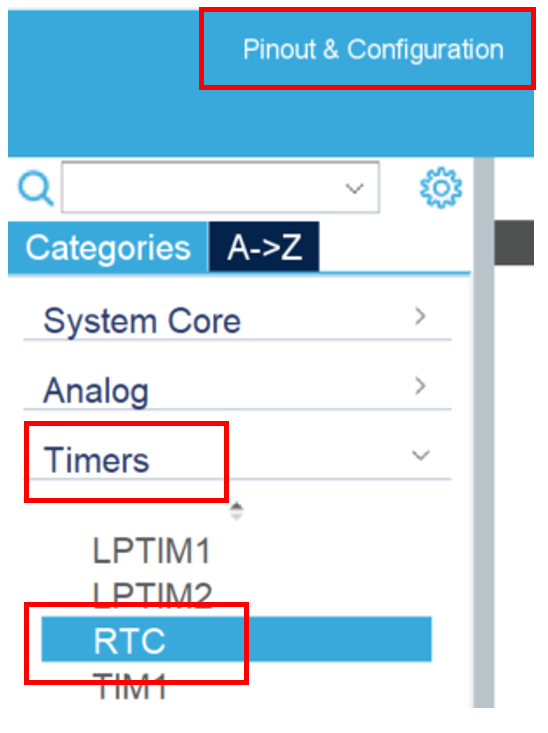

5. 选择RTC

• 在“引脚输出和配置”选项卡中的“定时器”下，选择RTC：

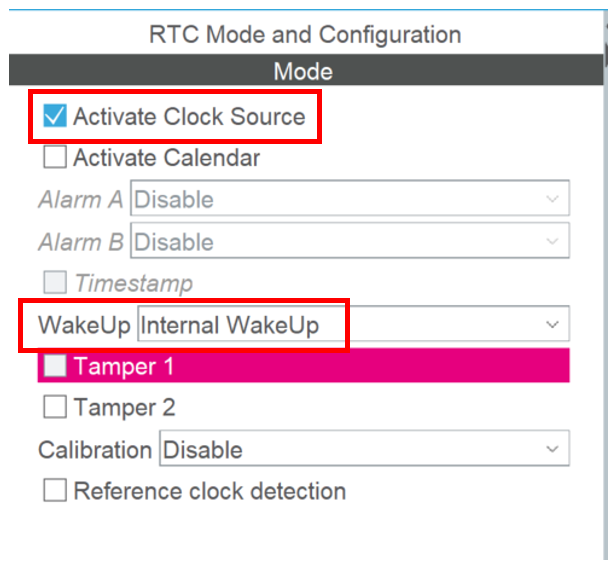

6. 激活时钟源并启用内部唤醒

• 首先单击“激活时钟源”以启用RTC外围设备的时钟。
• 对于唤醒，选择“内部唤醒”，而不是将唤醒信号输出到引脚。此内部唤醒将负责在RTC中设置的编程时间段后将STM32从低功率模式唤醒。

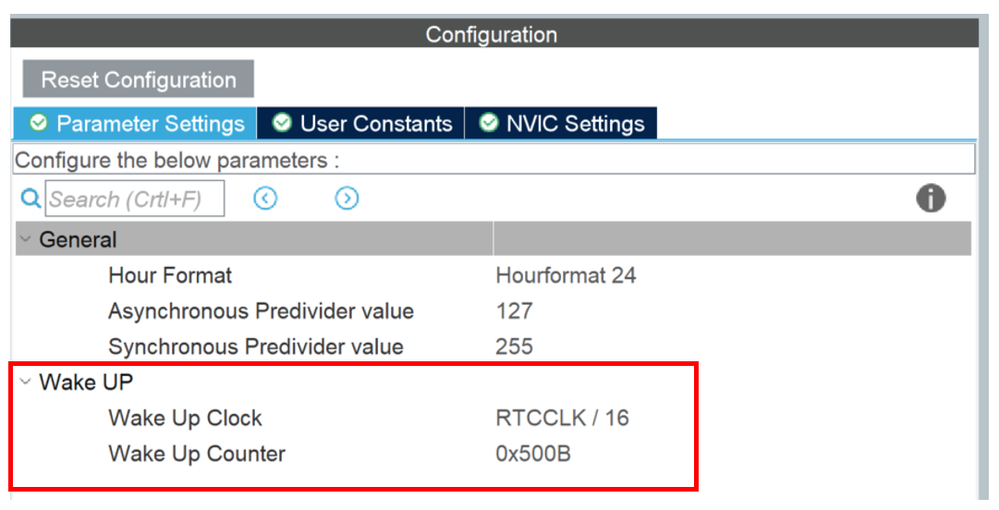

7. 配置RTC

• 我们将使用本文前面计算的值。选择唤醒时钟为RTCCLK/16，然后将唤醒计数器设置为0x500B。

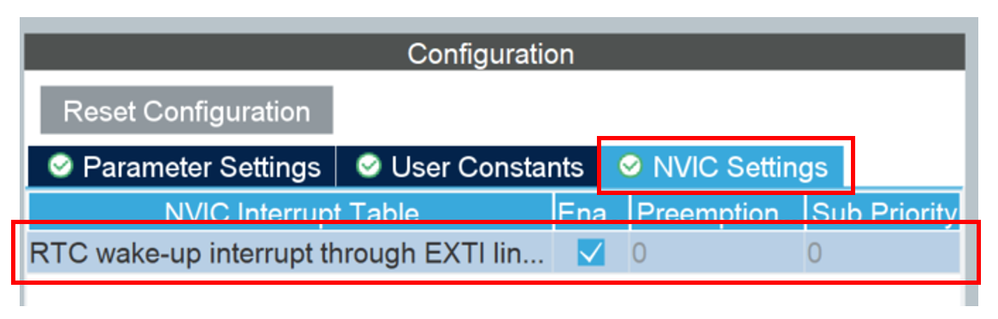

8. 启用RTC全局中断

• 我们将使用WFI（等待中断）进入STOP模式，因此要从STOP模式唤醒，我们需要为RTC启用中断。

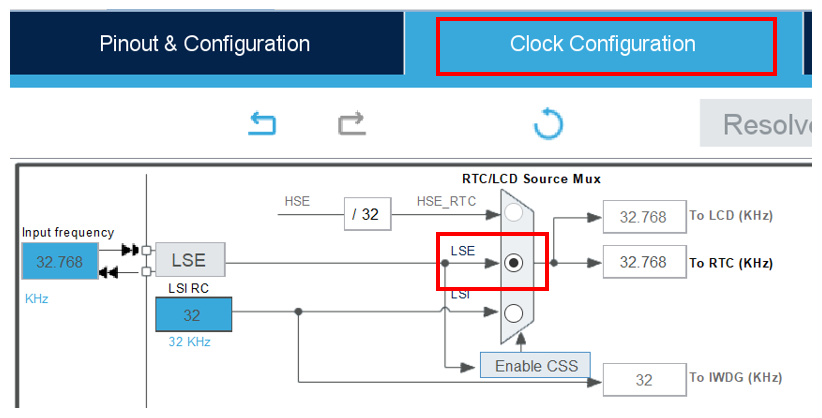

9. 将RTC的时钟源设置为LSE（Nucleo板上的外部32.768 KHz晶体）：

• 在时钟配置选项卡中，为RTC源Mux选择LSE，如下所示：



10. 生成代码

• 保存项目，它将生成代码。

11. 添加代码

• 现在，我们将添加一些代码，使STM32处于低功率模式：STOP 2模式，并使用我们配置的RTC唤醒。

总的来说，执行循环开启LED 1秒，进入STOP 2模式，然后RTC在10秒后唤醒STM32。当RTC唤醒设备时，执行转到RTC ISR以清除一些RTC故障，然后返回到main以继续代码执行。



/*用户代码开始时*/WHILE（1）｛HAL_GPIO_WritePin（LD2_GPIO_Port、LD2_Pin、GPIO_Pin_SET）；HAL_Delay（1000）；HAL_GPIO_2 WritePin tc）；系统时钟配置（）；HAL_ResumeTick（）；/*用户代码结束时*/



12. 现在构建代码，加载并重置板以开始执行。

• 您将看到LED亮起一秒钟，然后熄灭10秒钟（STM32处于低功率模式），然后RTC唤醒STM32，LED将再次亮起，并将持续重复。
