1.简介
在设计基于MCU的应用程序时，优化功耗是最大的挑战之一。在本文中，我们选择了STM32F401 MCU，它可以在四种不同的模式下配置：运行模式、睡眠模式、停止模式和待机模式。在我们的测试中，NUCLEO-F401RE配置为停止模式。
本文的目的是在描述实现功耗优化的步骤的同时，分享功耗优化的技巧。
2.先决条件
2.1硬件
Mini-B USB电缆用于从主机为Nucleo板供电，并将代码加载到STM32中。核-F401RE。
2.2.软件
STM32管。
3.步骤
1.打开STM32CubeIDE。
2.使用NUCLEO-F401RE板创建一个新项目。

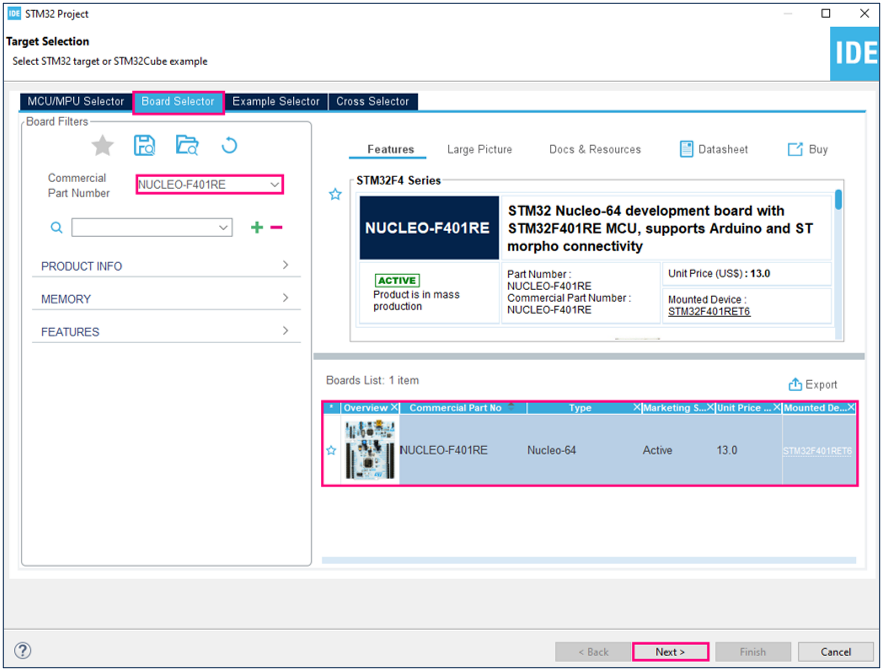

使用板选择器选择NUCLEO-F401RE野猪：

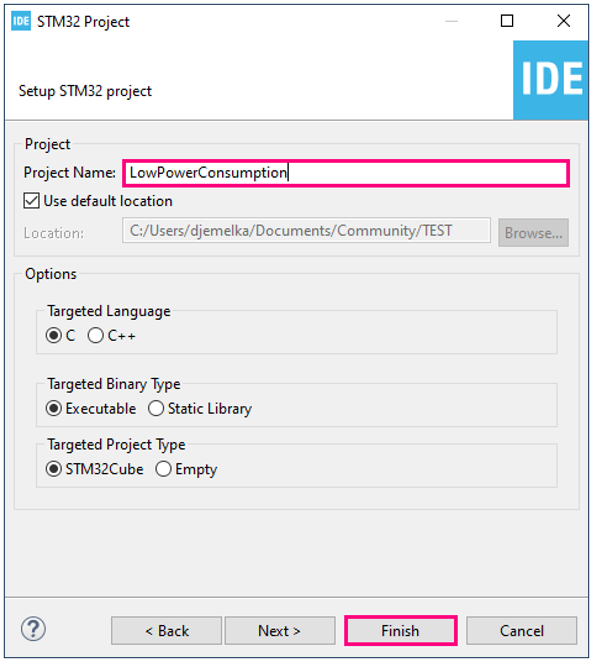

3.输入项目名称，例如“LowPowerConsumption”。

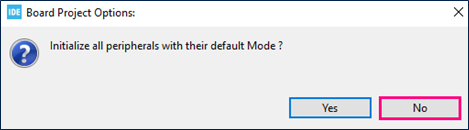

4.用默认模式初始化所有外围设备？
回答“否”以将功耗降至最低，如下所示：

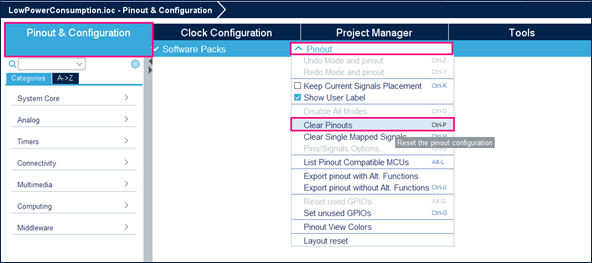

5.如下图所示或使用“Ctrl+p”清除引脚。
6.将所有空闲引脚设置为模拟引脚（以优化功耗）。

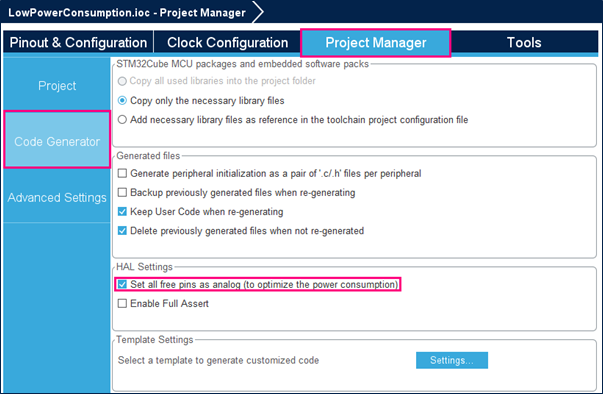

在“项目管理器”选项卡中，选择代码生成器，然后单击“将所有空闲引脚设置为模拟引脚”（以优化功耗）。
请注意，此功能允许在主.c文件中的Mx_GPIO_Init函数中添加以下代码行：
静态void MX_GPIO_Init（void）｛GPIO_InitTypeDef GPIO_InitStruct=｛0｝；/*GPIO端口时钟启用*/__HAL_RCC_GPIOC_CLK_ENABLE（）__HAL_RCC_GPIOH_CLK_ENABLE（）__HAL_RCC_GPIOA_CLK_ENABLE（）__HAL_RCC_GPIOB_CLK_ENABLE（）__HAL_RCC_GPIOD_CLK_ENABLE（）；/*配置GPIO引脚：PC13 PC14 PC15 PC0 PC1 PC2 PC3 PC4 PC5 PC6 PC7 PC8 PC9 PC10 PC11 PC12*/GPIO_InitStruct.Pin=GPIO_Pin_13|GPIO_Pin_24|GPIO_Pin_15|GPIO_Pin_0|GPIO_PI_1|GPIO_IN_2|GPIO_Pin _3|GPIO_ Pin_4| GPIO_Pin_5|GPIO_粉红色_6|GPIO_粉色_7|GPIO_Pin _8|GPIO_粉红_9|GPIO_IN _10|GPIO_平_11|GPIO_Ping _12；GPIO_InitStruct.Mode=GPIO_Mode_ANALOG；GPIO_InitStruct.Pull=GPIO_NOPULL；HAL_GPIO_Init（GPIOC，&GPIO_InitStruct）；/*配置GPIO引脚：PH0 PH1*/GPIO_InitStruct.Pin=GPIO_Pin_0|GPIO_Pin_1；GPIO_InitStruct.Mode=GPIO_Mode_ANALOG；GPIO_InitStruct.Pull=GPIO_NOPULL；HAL_GPIO_Init（GPIOH，&GPIO_InitStruct）；/*配置GPIO引脚：PA0 PA1 PA2 PA3 PA4 PA5 PA6 PA7 PA8 PA9 PA10 PA11 PA12 PA13 PA14 PA15*/GPIO_InitStruct.Pin=GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_IN_4|GPIO_PI_5|GPIO_Pin _6|GPIO_Pin _7|GPIO_ Pin_8|GPIO_粉红色_9|GPIO_平_10|GPIO_粉红_11|GPIO_IN _12|GPIO_粉色_13|GPIO_拼音_14|GPIO_Ping _15；GPIO_InitStruct.Mode=GPIO_Mode_ANALOG；GPIO_InitStruct.Pull=GPIO_NOPULL；HAL_GPIO_Init（GPIOA，&GPIO_InitStruct）；/*配置GPIO引脚：PB0 PB1 PB2 PB10 PB12 PB13 PB14 PB15 PB3 PB4 PB5 PB6 PB7 PB8 PB9*/GPIO_InitStruct.Pin=GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_10|GPIO_IN_12|GPIO_PI_13|GPIO_Pin _14|GPIO_ Pin_15|GPIO_粉红色_3|GPIO_Pin _4|GPIO_IN _5|GPIO_粉色_6|GPIO_粉红_7|GPIO_拼音_8|GPIO_Ping _9；GPIO_InitStruct.Mode=GPIO_Mode_ANALOG；GPIO_InitStruct.Pull=GPIO_NOPULL；HAL_GPIO_Init（GPIOB，&GPIO_InitStruct）；/*配置GPIO引脚：PD2*/GPIO_InitStruct.Pin=GPIO_Pin_2；GPIO_InitStruct.Mode=GPIO_Mode_ANALOG；GPIO_InitStruct.Pull=GPIO_NOPULL；HAL_GPIO_Init（GPIOD，&GPIO_InitStruct）；｝
7.生成代码。

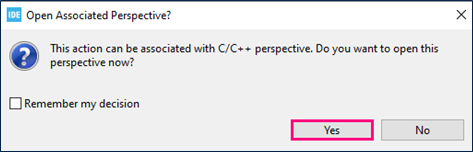

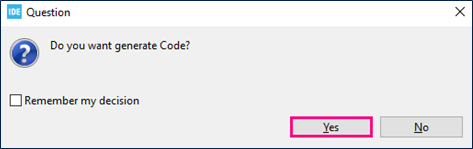

通过单击“Ctrl+s”保存项目并生成代码。
8.在/*用户代码开始2*/和/*用户编码结束2*/之间插入以下行以进入停止模式：

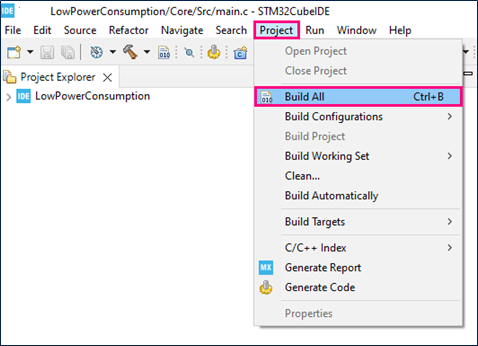

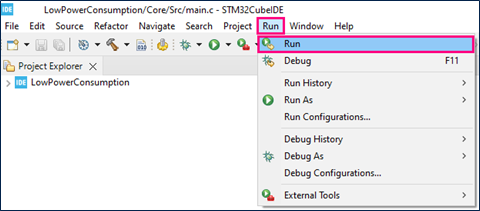

/*FLASH深度断电模式已启用*/HAL_PWREx_EnableFlashPowerDown（）；/*进入停止模式*/HAL_PWR_EnterSTOP模式（PWR_LOWPOWERREGULATIOR_ON，PWR_STOPENTRY_WFI）；9.构建项目并运行代码，如下图所示。
10.要测量消耗电流，只需拆下跨接导线6并放置万用表即可。

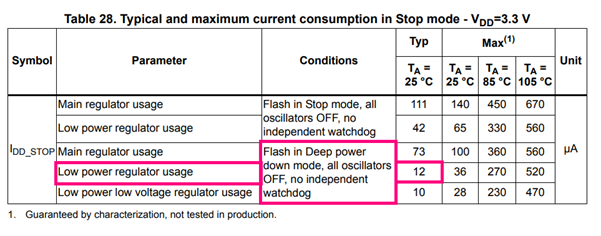

11.在这种情况下，功耗将等于17µA。该值与数据表中共享的值类似。
- 当我们不使用将所有空闲引脚设置为模拟引脚的功能（以优化功耗）时，将添加补充功耗，在我们的情况下为133µa。
- NUCLEO-F401RE和停止模式就是一个例子。这种功耗优化方法可以应用于不同模式下工作的不同板。
