AD7606BSTZ-RL器件介绍

AD7606BSTZ-RL是一款由Analog Devices Inc.生产的8通道模数转换器，具有16位、双极性输入、同步采样等特点。它采用单一的5V电源供电，可以适应±10V和±5V真正双极性输入信号，同时以所有通道都能以高达200kSPS的吞吐速率采样。无论使用何种采样频率，AD7606都有1 MΩ模拟输入阻抗，无需驱动运算放大器和外部双极性电源。

AD7606BSTZ-RL模数转换器接口类型为Parallel或SPI，采样比为200 kS/s，输入类型为Single-Ended，结构为SAR，具有95.5 dB的信噪比，最小工作温度为-40℃，最大工作温度为+85℃，具有湿度敏感性，工作电源电压为5V，功率耗散为142mW。它具有广泛的应用场景，如电力线路监测和保护系统、多相电机控制、仪器仪表和控制系统以及多轴定位系统等。

规格参数

  • 电源电压（数字）：2.3V至5.25V
  • 电源电压（模拟）：4.75V至5.25V
  • 通道数：8
  • 采样率：200 ksps
  • 分辨率(Bits)：16.0
  • 工作温度(Max)：85 ℃
  • 工作温度(Min)：-40 ℃
  • 耗散功率(Max)142 mW
  • 安装方式：Surface Mount
  • 引脚数：64
  • 封装：LQFP-64

AD7606BSTZ-RL器件的优缺点

优点：

  1. 具有16位的分辨率，可以提供高精度的模拟信号转换。
  2. 可以实现高达200kSPS的采样速率，适用于高速数据采集应用。
  3. 同步采样功能可以保证多个通道之间的采样时间同步，提高数据采集的准确性。
  4. 支持±10V和±5V的双极性输入，可以适应更广泛范围的模拟信号。
  5. 支持Parallel和SPI接口，可以方便地与微控制器或处理器进行通信。

缺点：

  1. 通道数量有限，对于需要同时采集多个通道的应用可能不够用。
  2. 对电源噪声比较敏感，需要采取措施来减少电源噪声的影响。
  3. 价格相对较高。

引脚介绍

以下是AD7606BSTZ-RL器件的64个引脚的详细介绍：

  • OS0-OS2：输出使能信号引脚，用于控制AD7606的输出驱动器。
  • DB0-DB15：数据总线引脚，用于传输转换后的数字数据。
  • V1-V8：模拟输入通道引脚，用于连接模拟信号源。
  • V1GND-V8GND：模拟地引脚，用于为模拟输入通道提供参考电平。
  • 6个AGND：模拟地引脚，用于为模拟电路提供参考电平。
  • 4个AVCC：模拟电源引脚，用于为模拟电路提供电源。
  • 2个REGCAP：寄存器电容引脚，用于配置AD7606的寄存器。
  • 2个REFGND：参考地引脚，用于为参考电压提供参考电平。
  • CONVSTA、CONVSTB：这两个引脚是转换启动信号引脚，用于启动AD7606的转换过程。
  • PAR：并行模式使能信号引脚，用于控制AD7606的工作模式。
  • STBY：待机模式使能信号引脚，用于控制AD7606的功耗模式。
  • RANGE：增益选择信号引脚，用于配置AD7606的放大器增益。
  • RESET：复位信号引脚，用于将AD7606恢复出厂设置。
  • RD、CS：这两个引脚是SPI接口的片选信号引脚和读取信号引脚，用于控制AD7606的数据传输。
  • BUSY：这个引脚是忙（Busy）信号引脚，用于指示AD7606是否正在进行转换操作。
  • FRSTDATA：这个引脚是第一个可用的串行数据（First Available Serial Data）信号引脚，用于接收AD7606转换后的数据。
  • VDRIVE：输出驱动控制信号引脚，用于控制AD7606的输出驱动能力。
  • REFSSELECT：参考电压选择信号引脚，用于配置AD7606的参考电压源。
  • REFCAPA、REFCAPB：这两个引脚是参考电容连接端子，用于配置AD7606的参考电容。

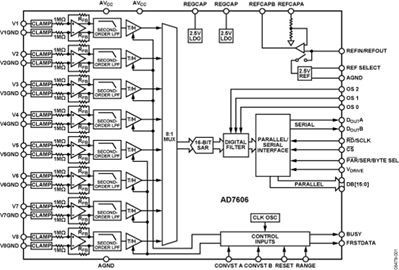

原理图及工作原理

AD7606BSTZ-RL的工作原理是基于模拟信号的采样和数字化过程。首先，通过模拟输入通道将模拟信号输入到器件中，然后通过采样保持放大器对信号进行采样和保持，以确保信号的稳定性和准确性。接着，通过模数转换器（ADC）将模拟信号转换为数字信号，并进行逐次逼近转换，以获得高精度的数字数据。

数字数据经过数字滤波器处理后，可以进一步减少噪声和干扰的影响，并提高数据的清晰度和准确性。最后，通过并行接口将数据传输到计算机或其他处理器中进行处理和存储。

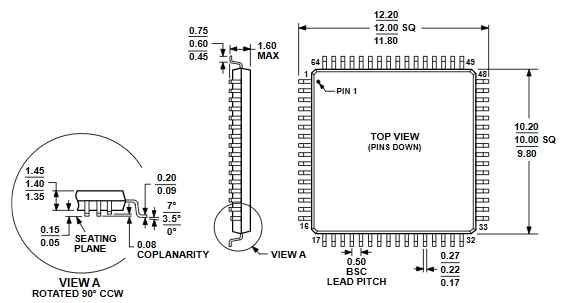

封装图

AD7606BSTZ-RL器件的封装为LQFP-64。封装图如下所示：

AD7606BSTZ-RL器件的自动增益控制功能如何实现？

AD7606BSTZ-RL器件的自动增益控制功能通过调节采样率和放大倍数来实现，以提高数据采集精度并延长器件使用寿命。

AD7606BSTZ-RL器件内部包含一个采样率调节模块，该模块可以根据输入信号的强度自动调节采样率。当输入信号强度增加时，采样率会自动提高，以采集更多信号信息。反之，当输入信号强度减小时，采样率会自动降低，以减少功耗并延长器件使用寿命。

除了采样率调节模块外，AD7606BSTZ-RL器件还包含一个增益调节模块，该模块可以根据输入信号的强度自动调节放大倍数。当输入信号强度增大时，增益调节模块会自动提高放大倍数，以放大信号强度。反之，当输入信号强度减小时，增益调节模块会自动降低放大倍数，以减少功耗并延长器件使用寿命。
