INA849: 输出电压不在参考电压上下摆动

您好，建议您使用Analysis-Transient的瞬态分析进行仿真，然后用cursor去卡一下值， 比较精准。

或者将您的.TSC文件附上，我这边也仿真看下。

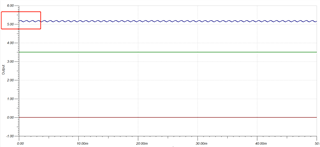

瞬态分析如下，这个电路就是前端输入加了输入，VREF接12V电源的两个10K电路分压。没找到那时可以附文件。

您好，datasheet中有介绍：REF需要接低阻抗源，按照您电路中 直接接电阻分压，和内部5Kohm电阻串联，会造成内部差分放大器的电阻失衡。如下如所示。

这种阻抗不平衡直接带来的结果就是使得共模抑制比CMRR下降。 Figure 9-2给出了由于REF的阻抗导致CMRR降低的曲线。

所以如果采用单电源供电，REF需要接1/2VCC的话，最好是接一个电压跟随作为buffer：

从RG的中点采集的共模数据如何计算放大或缩小倍数，如从此点提取输入的共模信号，INA849是否不能使用单电源了。

如下：

您现在的输入信号是正负范围的吗? 如果是的话，建议要么是双电源供电，要么将输入信号加上参考，但不要在RG这里加，因为要考虑到内部电路架构。 Rg是增益电阻，Vout=Gain*（Vin+ -Vin-)+REF。

双电源供电，现在的通用方案是什么，有能输出正负电源的LDO或三端稳压器么，还是用电荷泵，我看了一些电荷泵产品，电压纹波及稳压效果比较差，请说明你们主流的双电源方案是什么。

另，如用正负12V供电，推荐一下有无合适的产品。

您好，是的，推荐低噪声的LDO作为双电源供电。

如果需要推荐LDO的具体型号，建议您咨询下我们的电源工程师，到）电源管理"版块咨询，常用的+-12V输出的LDO 型号推荐一下。
