mosfet从高到低 和 mosfet从低到高 的切换后 震荡多久后稳定？
INA240: 请问INA240中mosfet开关动作一次，振铃ring的时间大约是多久？
Shaoxiong Guo 提问时间: 2023-10-27 17:40:26 / 已解决 Part Number: INA240
Other Parts Discussed in Thread: LMG5200, THS3491, INA293
Other Parts Discussed in Thread: LMG5200, THS3491, INA293
如需获得 11个回答
Kailyn Chen 回答时间: 2023-10-27 18:00:23您好，您指的INA240电路中集成的MOSFET的开关动作引起的振铃吗？
- Shaoxiong Guo 回答时间: 2023-10-27 18:32:04
帖子发错了 是lmg5200中集成的MOSFET的开关动作引起的振铃 INA240是运放，抱歉
- Kailyn Chen 回答时间: 2023-10-27 18:54:46
lmg5200的问题，建议您到“电源管理”版块咨询下我们的电源工程师，由他来帮您解决LMG5200的问题。
这是放大器版块，给您带来不便非常抱歉。
- Shaoxiong Guo 回答时间: 2023-10-27 19:14:54
INA240中压摆率是2V/us 请教一下， 0.5V信号 放大到5V话，放大器这边需要的稳定时间就是这样计算：5v/（2v/us）=2.5us， 请问这样计算是正确的吗？
- Kailyn Chen 回答时间: 2023-10-27 19:31:45
您好，SR指的是运放输出端所提供的最大变化速率，5v/（2v/us）=2.5us这个计算的是压摆率带来的爬坡时间。
实际运放从输入到输出的稳定时间包括三部分，一个是运放的输入输出延迟，一个是SR带来的爬坡时间，最后就是输出到达幅值之后的稳定时间。
三部分的时间和加起来其实就是常说的运放的建立时间settling time。
- Shaoxiong Guo 回答时间: 2023-10-27 19:53:10

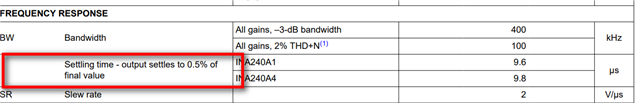

INA240 请问针对一个1.65V放大后的信号 这个settling time 大约是多久时间呢
对应手册分别是什么参数？
Kailyn Chen 回答时间: 2023-10-27 20:22:28- Shaoxiong Guo 回答时间: 2023-10-27 20:44:04
请问TI的运放器件的 setting time 有时间很短的嘛？是否有型号推荐，比如是否有小于1us的器件呢，请问您那边可以推荐一个 setting time 最小的型号嘛？ 谢谢
Kailyn Chen 回答时间: 2023-10-27 21:07:19- Shaoxiong Guo 回答时间: 2023-10-27 21:26:32
主要是做一个电机控制相电流采样的电路放大；电流0~80mA的交流，放大后的电压在0~1.5V左右，再加1.5V偏置；
结果就是将-1.5V~1.5V电压 变为0~3V的DSP的ADC输入，一个控制周期就2.47us，希望运放的建立时间远远小于2.47us；请问您那边有推荐的器件选型嘛 谢谢
- Kailyn Chen 回答时间: 2023-10-27 21:43:55
您好，抱歉回复晚了。
我看了下几款电流感应放大器，建立时间基本上都大于2.47us了。 因为这个选项不是电流感应放大器的筛选电气参数，所以我挑选了几款常用的看了下。比如INA293 在VOUT = 4 V ± 0.1 V step, Output settles to 5%的条件下建立时间为1us，但是在VOUT = 4 V ± 0.1 V step, Output settles to 1%条件下建立时间为5us。
如果只是选取建立时间比较快的高速运放，可以直接通过slew rate去排除，比如选择高速运放，选择SR较大的，像电流反馈运放THS3491等，它的建立时间只有ns级。
