user4526881 提问时间: 2023-10-27 18:25:44 / 已解决我在射频放大器选型，在确认TRF37B75 的外部器件参数，对选取rf choke电感参数有些疑问：
1.choke电感感值是如何确定，手册只写了一个100nh，有具体感值选取依据么，和选取的射频放大器型号有关？
2.由于射频使用的电感频率都较高，一般是考量使用比如coilcraft厂家的专用射频电感，一般是选取这种电感时会关注自谐振频率这个指标，但是TRF37B75 或是类似器件 到4000mhz频段的100nh电感自谐振频率很难做到4000m，基本100nh电感只能做到1G以下，请问选取的100nh电感自谐振频率srf 怎么考量
3.choke电感主要是防止信号传到直流端，是否是关注电感工作频段的阻抗，电感工作频段阻抗越高越好？
Annie Liu 回答时间: 2023-10-27 18:51:55为更加有效地解决您的问题，我们已经将您的问题发布在E2E英文技术论坛上，将由资深的工程师为您提供帮助。您也可以查看下帖关注进展：
https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum/1073420/trf37b75-inductor-selection
Annie Liu 回答时间: 2023-10-27 19:21:461. RF choke电感抑制高频。在这种配置中，较高的RF choke电感值将导致wider range进入较低频率。对于 400MHz 以上的工作频率，推荐使用 100nH。为了在较低频率范围内获得最佳性能，可以增加外部耦合电容器和RF choke，以提高线性度、增益和 NF 性能。
2. 没错，重要的是要注意电感的自谐振频率。 自谐振频率必须在系统频带之外。 似乎您在尝试定位具有足够高自谐振的 100nH (Coilcraft 0603HP-F10XJLU) 的 RF choke电感器时也遇到了问题。这个帖子包含一个非常有用的参考设计，它建议了射频电感器的其他值以及系统测量和性能。此外，这个帖子还提供了具有不同choke值的有用模拟。
3. 增加 RF choke电感的值会增加阻抗 (z = 2*pi*f*L)。 所以实际上，增加电感值会增加低频范围内的增益。

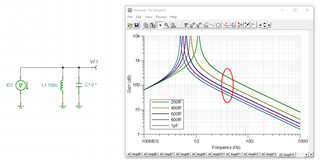

Annie Liu 回答时间: 2023-10-27 19:52:43 TRF37B75 的性能并没有完全在choke的谐振频率处完全破坏，因为choke的寄生并联电容（绕组电容）仍然提供高阻抗，即使高于谐振频率：
annie_trf37b75_1.TSC
产生约 1GHz 谐振频率的 200fF 并联电容在 4GHz 时仍提供 200R 阻抗。因此，TRF37B75 在 GHz 范围内仍能正常工作也就不足为奇了：
annie_trf37b75.TSC
为了进一步提高性能，100nH choke 可以拆分成两个 56nH choke 的串联电路。由于 56nH choke 的自谐振频率较高，这将使自谐振频率上升一点。
在某些应用中，使用两个不相等的choke 串联电路甚至可以扩大频率响应。具有较高电感的choke 增强了低频性能，而具有较低电感（和较高的自谐振频率）的choke 有助于在较高频率下发挥作用。
但老实说，要在 4GHz 上取得成功，一切（布局、PCB 材料、组件选择等）都必须井井有条。
