光电二极管前置放大电路，电流比较小，na级别的，电源如图，现在运放的电源是用一个10v的单电源，然后一个5v的基准电压加一个运放跟随器做参考点。不知这样设计是否可行，还是用一个﹢5v电源用一个lmc7660转成负电源，这样好呢
光电二极管放大电路运放电源设计问题
menglei wei 提问时间: 2023-10-14 13:43:46 / 已解决 Other Parts Discussed in Thread: LMC7660
11个回答

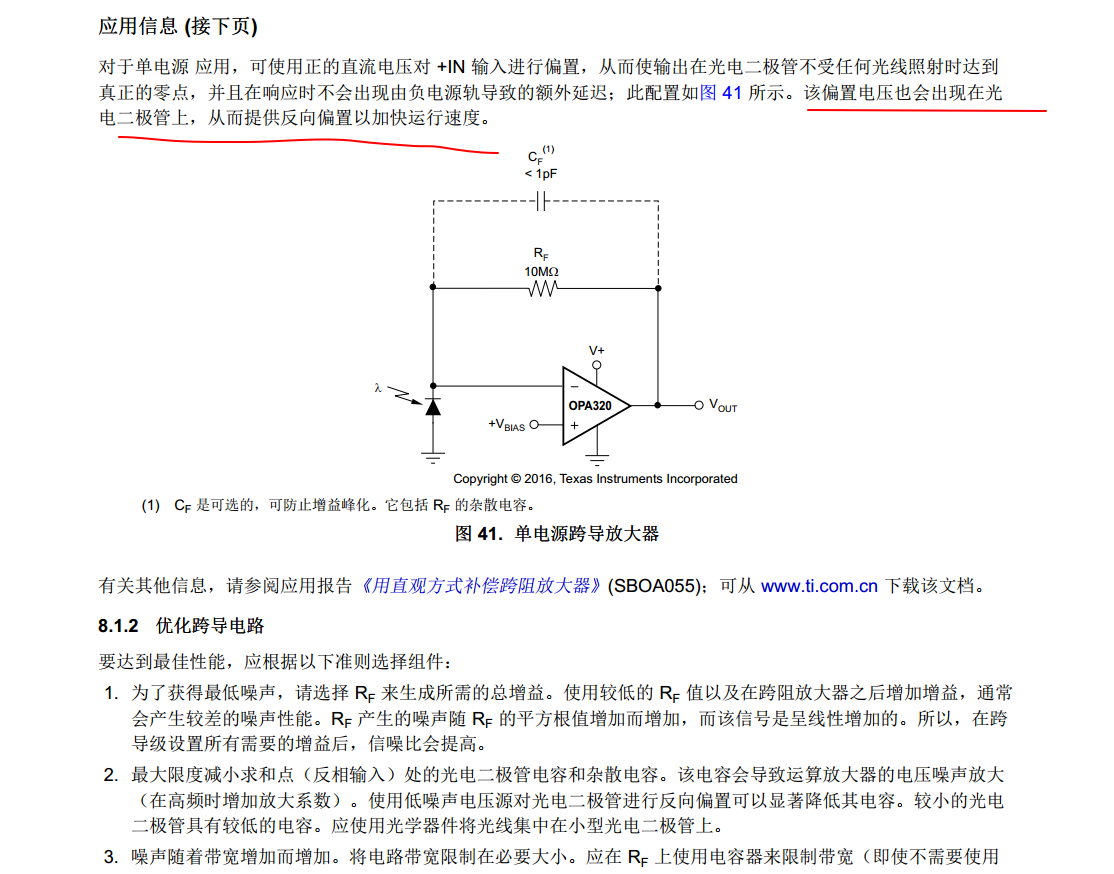

xyz549040622 回答时间: 2023-10-14 14:09:46 参考官方的这个光电二极管放大电路就好了。它的倍数有点小，重新选择一个运放就好。
- Kailyn Chen 回答时间: 2023-10-14 14:29:54
采用单电源或者双电源供电都没问题，主要看运放输入共模电压范围，因此同相端 接参考还是直接接地，只要保证在其共模电压范围内即可。
如果加参考的话，那么Vout=I*Rf+Vref
- menglei wei 回答时间: 2023-10-14 14:48:13
谢谢指导，如果是单电源接参考，那么光电二极管的负极是接地还是接参考点?两者有什么区别
- Kailyn Chen 回答时间: 2023-10-14 15:05:36
光电二极管主要是电流信号，相当于一个电流源，因此负极直接接地即可。
利用运放的虚断特点，电流经过反馈电阻直接到输出端，因此输出电压Vout=-I*Rf。
- menglei wei 回答时间: 2023-10-14 15:24:16
负极接地，运放正相端接参考电压，那么输出就是vout = ref+I*Rf 吗
xyz549040622 回答时间: 2023-10-14 15:50:16负极接地，直接一个反向比例放大就好了。
shuang ye1 回答时间: 2023-10-14 16:14:26请问有这个光电放大电路的详细说明吗 给个链接或者贴个PDF 谢谢
xili 回答时间: 2023-10-14 16:47:02
xili 回答时间: 2023-10-14 17:08:16opa320跨导放大器应用.pdf
- Yuchen Zhang 回答时间: 2023-10-14 17:37:23
您好 请问这个电路是在哪里找到的 可以给一个链接嘛
- xyz549040622 回答时间: 2023-10-14 18:10:21
可以查看下这个文档
www.ti.com/.../zhca757a.pdf
