使用TINA软件仿真。OPA656采用双电源供电，输入信号5V，经过两个电阻分压送到同相输入端，VF4理论计算值应该为1.25V，但仿真结果为873mV。实际电路测试结果为1.25V。
是否仿真模型有错误？
opa656 仿真模型 错误
skysound 提问时间: 2023-10-01 20:35:41 / 已解决
如需获得 6个回答

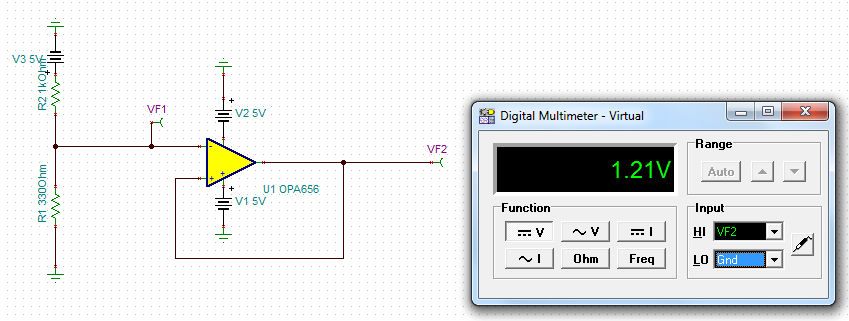

Kailyn Chen 回答时间: 2023-10-01 21:07:44 不是模型的问题，我把分压电阻都降低了1000倍，也即330ohm和1Kohm之后，仿真得到的输出约为正常
- skysound 回答时间: 2023-10-01 21:36:07
330ohm和1Kohm，仿真结果确实正确。但330k和1M，设计没有错误，而且焊接电路出来，结果也为1.25V，是正确的。那为什么仿真不对？
Kailyn Chen 回答时间: 2023-10-01 21:53:52恩， 我换了下其他运放型号，比如OPA124, 330K和1Mohm是没问题的，所以对于OPA656 的模型来说，可能是哪里有些限制导致仿真结果不对。
Ricardo Li 回答时间: 2023-10-01 22:11:04 你使用的仿真模型有问题，你用的模型应该是TINA中自带的OPA656模型，这个模型的输入偏置电流不正确，作为FET型运放，它的输入偏置电流应该为pA级的，不过仿真结果显示该电流达到uA级，下图是我的两个仿真，左侧是TINA自带的OPA656模型，右侧是我从官网下载的OPA656模型，这个模型已经修复了，建议你从TI官网下载仿真模型来做验证。
- skysound 回答时间: 2023-10-01 22:37:15
已从TI官网下载仿真模型。非常感谢。
- skysound 回答时间: 2023-10-01 23:09:29
看了TINA-TI自带的其他几个运放模型，版本都比TI官网的模型旧。以前仿真一直用TINA-TI自带模型，那以后是不是都要从TI官网下载？ 建议能及时更新TINA-TI自带模型。
