请教OPA615的用法

是的, 七脚Hold 控制脚, 十脚输入待检测信号 这个电路是借助后面的二极管和电容完成峰值保持的

请问你是按照这个电路做的吗，有效果没？能检测到峰值？

如果HOLD脚接高电平，则输出跟输入一样，如同跟随器；如果接脉冲信号则对输入信号进行采样保持，可参考datasheet figure46

能具体解释下这个图是什么意思吗，为什么输出的是正弦波？哪里是检测到的峰值？上面那个方波是输入七脚的脉冲吗？     之前在贵公司买了好几片OPA615，还没调出效果

输入是100k的正弦波，在HOLD电平为有效信号的时候输出不是正弦波，而是平的，你可以仔细看一下图呵

这是峰值检测吗？好像不是啊，望解答

这是采样保持，峰值检测跟这个道理是一样的，也是在hold control接入脉冲控制信号，在峰值的时候采样，然后保持

可以看看这个仿真图

十分感谢！请问你用的是什么仿真软件？好像TINA-TI里面没有OPA615？

用的是TINA呵，我给你传一个OPA615的模型文件，你加入后可以使用http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/7268.OPA615_5F00_Model.TSM

请问那个VF1是什么

很感谢你的帮助！

这里的VF1是输入的控制信号，也是待检测的输入信号

你好，我按照你的电路图做了块板子，由于疏忽，我把其中一个电源滤波电容（钽电容）接反了，接上电后钽电容冒烟烧掉了，后来我换好那个电容后发现一个奇怪的现象，我输入不加信号，出来在500mV左右的直流电压，加上输入信号野没有变化，请问是不是OPA615也跟着坏了？

 请问你用OPA615做出试验来了没？峰值保持的图形和仿真的一样么？

请问你用OPA615搭建出来的电路实现峰值保持的功能了麽？

请问你们有实测的信号图形麽？我测试不出来效果！

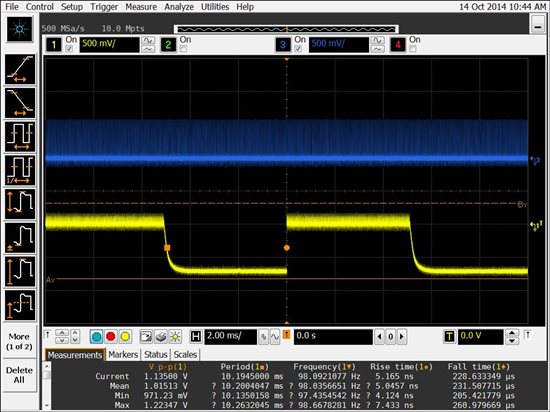

现在在hold control管脚输入PWM信号，信号为高时，输出的信号是跟随输入信号的。我的测试图形如下：

局部放大图形如下图：

我的电路时用的是 Fast Pulse Peak Detector 部分的电路。请问我的这个信号正常么？

请问这个电路是峰值检测电路吗？这个仿真的结果看不懂，可以解释一下吗？OPA615可以检测频率在100MHz以上的电路吗？

你好，我根据你的电路图搭接了峰值检测的电路，然后用描点的方法产生了脉冲波（波形发生器里有现成的重复的脉冲波吗？），把脉冲波输入控制管脚，输入端接正弦波，但是输出端没有什么反应？

想询问一下为什么，还有就是对于控制端输入的脉冲信号的脉冲宽度和频率有什么要求吗？

  大神，问题解决了吗？求指导啊

请问后面那个文件具体怎么用啊？添加到哪里

请问这个文件具体怎么用，我添加到MACROLIB没有用啊

下载个TINA， 如果有TINA reference file，可以直接打开进行仿真。

TINA下载链接：

http://www.ti.com/tool/tina-ti?keyMatch=TINA&tisearch=Search-EN-Everything

你好，最近也在搞opa615峰保持，手册里figure46没有二极管，我的理解是如果hold control一直接高电平，那么就是峰保持的作用，因为电压下降，因为二极管的作用，反向电荷出不来，但是仿真的时候，好像还是跟随作用，我想请问下，这个二极管加在电容上起到什么作用呢？打扰了

求问一下，OPA615峰值保持的精度如何啊？或者有没有精度高一点的峰值保持芯片可供推荐呢？打扰了

您好，你给的仿真图是采样保持的吧？为什么峰值保持的不行呢。
