CD4066四路双向开关是属于CD4000 IC家族的CMOS逻辑集成电路。该IC包括四个模拟或数字开关。顾名思义，这些开关主要设计为双向导通&它们可以通过特定的控制开关单独控制。


这种类型的CMOS IC包括单独的控制输入，这些控制输入可与二极管保护一起使用。此外，该IC还提供了一些功能，如模拟和数字信号传输以及多路复用。本文讨论了CD4066集成电路以及它与应用程序的配合。

什么是CD4066四路双向交换机？

CD4066四路双向开关主要设计用于多路复用或传输模拟或数字信号。这种集成电路包括四个开关，每个开关可以单独控制。

与基于单通道的其他开关相比，该IC的主要优点主要包括峰值输入信号电压摆动，其等效于完整的电压供应&在输入信号范围内更稳定的导通阻抗。

ding="async" class="size-medium wp-image-41567" src="https://uploads.9icnet.com/images/aritcle/20230518/CD4066-Quad-Bilateral-Switch-300x188.jpg" alt="CD4066 Quad Bilateral Switch" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
CD4066四路双向开关

与CD406 IC相比，该IC提供低导通状态电阻，其中电阻对于完整的输入信号范围是稳定的。该IC的内部电阻为5欧姆，用于需要高效率和使用弱信号的情况。

引脚配置

CD4066四路双向开关的引脚配置如下所示。该IC主要包括14个引脚，每个引脚及其功能将在下文中讨论。

CD4066 Pin Configuration
CD4066引脚配置
  • 引脚1、3、8和11（输入引脚）：这些是4路双向开关的输入引脚
  • 引脚2、4、9和10（输出引脚）：这些是4路双向开关的输出引脚
  • 引脚5、6、12和13（控制引脚）：这些是4路双向开关的控制引脚
  • 引脚7（接地）：这是集成电路的GND引脚
  • 引脚14（Vcc）：此引脚为IC供电

功能和规格

这个CD4066四路双向交换机的特点和规格包括以下内容。

四路双向开关

  • 内部电阻低
  • 工作电压范围从3V到18V
  • 开关电压（最大）为20V
  • 导通状态电阻为5Ω
  • 高输出电流为-0.4mA
  • 控制引脚在低电平时的最大电压为0.9V
  • 高电平的控制引脚最小电压为11V
  • 可用的软件包有14针GDIP、PDIP和PDSO
  • 高ON/OFF o/p电压比
  • 高线性度
  • 极低关断状态开关泄漏
  • 非常高的控制i/p阻抗
  • 四个开关之间的串扰较少
  • 1:1 SPST配置
  • 四个通道
  • 带宽为40 MHz
  • 工作温度范围为-55至125

等效的CD4066四路双向开关为CD4016、CD4068，替代多路复用器IC为74HC157。

像CD4066和CD4016这样的开关IC非常相似，因为它们具有相同的引脚配置。然而，这两个IC之间的主要区别在于：；CD4066 IC的内阻非常低，如5Ω，而CD4016 IC的内阻为200Ω。因此，CD4066四路双向开关适用于涉及弱信号的情况，否则需要高效率的开关。

如何使用CD4066四路双向开关/电路图？

CD4066四路双向开关的工作原理非常简单，因为它包括四个开关，用于通过数字控制切换模拟信号。一旦类似输入的模拟信号被施加到开关，则输入被传输到控制输入。因此，这个模拟信号将在开关中从输入传输到输出。

这个IC是一个双向开关，所以它可以在两个方向上工作，比如正向和反向。在该IC中，每个开关包含两个引脚，用作电压切换的输入和输出。该IC的引脚14连接到正极端子，而引脚7连接到电路的GND端子。一旦控制输入为1，则开关端子之间的阻抗将减小，因此开关将处于接通状态。类似地，一旦开关输入为0，那么它将处于OIFF状态，并且端子将具有高阻抗。

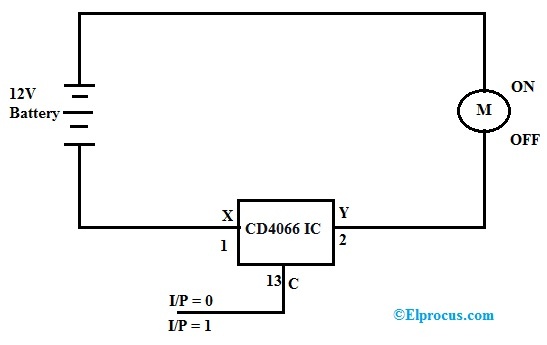

使用CD4066四路双向开关的单开关电路图如下所示。这个电路可以用开关IC、电机、电池来构建。在上面的示例电路中，我们将直流电机与CD4066四路双向开关串联。该电路使用来自蓄电池的12伏电源来操作电机。这里，基于开关IC的范围，电压的范围从5V到18V。

Single Switch Circuit Diagram with CD4066 IC
带CD4066 IC的单开关电路图

当我们注意到上面的电路图时，一旦没有控制信号，电机就会关闭。如果我们向开关中的控制引脚提供高逻辑控制信号，电机将接通并开始旋转。因此，使用此开关的主要功能是通过电源信号来改变控制信号。该IC可以用作4×1多路复用器。

CD4066四路双向开关/应用在哪里使用？

这个CD4066四路双向交换机的应用包括以下内容。

  • 像CD4066这样的双向开关类似于CD4016 IC，通常用于多路复用的应用
  • 此开关也可用于信号隔离
  • 这是一个双边开关，用于模拟和数字信号。
  • 该IC的工作电压为3V至18V，但通常在5V/10V/15V等标称电压下工作，最高可切换到20V。
  • 该IC用于多路复用和切换模拟和数字信号
  • 采样和保持（S&H）电路
  • 用于调制器、解调器、斩波器、整流开关、信号选通等
  • 用于死区滤波器
  • 传输门逻辑实现
  • 网络切换
  • A/D和D/A信号转换
  • CMOS逻辑的实现
  • 相位阻抗、模拟信号增益和频率数字控制

请参阅此链接以了解有关CD4066四路双向交换机数据表的更多信息。

因此，该IC是一个四路双向开关，内置四个开关，通过控制引脚分别控制。这些类型的多路复用器开关将在向前和向后两个方向上导通，以使该IC成为双向的。该IC主要用于多路复用不同的信号，这些信号具有极小的内阻，因此在基于音频的应用中使用。这里有一个问题要问你，有哪些不同的多路复用器IC可用？
