HC-SR505 PIR传感器：引脚配置及其应用

发布时间: 2023-05-25 10:21:40 电子资讯发布人: 久芯网浏览量: 58

HC-SR505 PIR传感器模块是一种热电运动传感器。这种模块通常用于不同的应用中，需要检测身体的运动，从而产生IR辐射。该PIR传感器模块主要适用于。。。

HC-SR505 PIR传感器模块是一个热电运动传感器。这种模块通常用于不同的应用中，需要检测身体的运动，从而产生IR辐射。这种PIR传感器模块主要适用于电池操作的系统，因为它消耗的功率非常低。

该模块尺寸较小，可用于主要关注系统尺寸的应用程序。一般来说，所有物体的温度都会产生红外辐射形式的热能。甚至人体也会产生红外光辐射。本文概述了HC-SR505 PIR传感器及其工作原理。

什么是HC-SR505 PIR传感器？

HC-SR505 PIR传感器是一个使用红外技术工作的模块。该传感器主要用于通过测量从不同物体辐射的IR光辐射水平的变化来感测物体的运动。

该传感器的控制可以通过高可靠性和高灵敏度自动完成。该PIR传感器用于各种自动电子设备，特别是使用电池操作的自动设备。

PIR传感器的工作原理是，一旦任何物体在检测范围内接近PIR传感器，它就会自动激活。它的输出引脚在它们之间的二极管的帮助下连接到GND。电阻器也可以与LED串联连接。

一旦PIR传感器感应到物体，输出引脚将产生3.3V，使LED点亮。或者，如果PIR传感器没有发现任何物体，则输出引脚将保持在0V，因此LED将自动关闭。

这个HC–SR505 PIR传感器模块的引脚配置如下所示。该传感器包括以下讨论的三个引脚。

这个HC–SR505 PIR传感器模块的特点和规格e包括以下内容。

这个等效HC–SR505 PIR传感器为HC-SR01

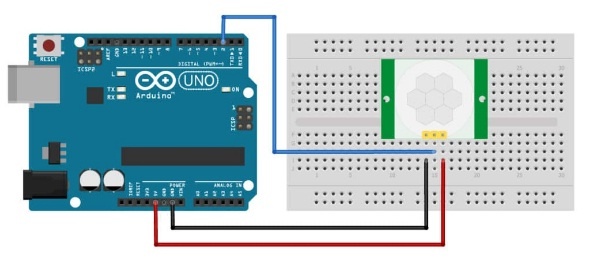

HC-SR505 PIR传感器与Arduino UNO的接口图如下所示。该电路所需的电子元件主要包括HC-SR501 PIR运动传感器、Arduino Uno Rev3、Breadboard、10根跳线、电阻器、LED、无源蜂鸣器和USB电缆。

一旦PIN运动传感器连接到Arduino UNO，我们就可以控制不同的负载，如电机、蜂鸣器、继电器、LED等。在下面的接线图中，可以观察到接口的连接。这里，传感器数据可以通过Arduino板的GPIO引脚之一读取，就像数字pine2一样。像VCC和GND这样的引脚相应地简单地连接到5V和GND。

上述接口中的连接如下“

连接完成后，需要将以下示例代码上传到Arduino板。通过使用以下示例代码，您可以读取传感器并通过将其连接到引脚13来控制Arduino板上的LED。以下内容示例代码简单地用于控制继电器以打开/关闭灯。

//定义连接引脚：
#定义pirPin 2
#定义LED引脚13
//创建变量：
int值=0；
bool motionState=false；//我们从没有检测到运动开始。
无效设置（）{
//将引脚配置为输入或输出：

引脚模式（led引脚，输出）；

pin模式（pirPin，INPUT）；
//以9600的波特率开始串行通信：

串行开始（9600）；
}
空心环（）{
//读取pirPin并存储为val：
val=数字读取（pirPin）；
//如果检测到运动（pirPin=HIGH），请执行以下操作：
如果（val=高）{

digitalWrite（发光二极管引脚，高电平）；//打开车载LED。
//将运动状态更改为true（检测到运动）：
if（motionState==false）{

Serial.println（“检测到运动！”）；

motionState=真；
}
}
//如果未检测到任何运动（pirPin=LOW），请执行以下操作：
其他{

digitalWrite（发光二极管引脚，低电平）；//关闭车载LED。
//将运动状态更改为false（无运动）：
如果（motionState==true）{

Serial.println（“运动结束！”）；

motionState=错误；
}
}
}

以上代码可以通过Arduino IDE工具上传。要准确处理此代码，需要通过多次重复将触发模式跳线设置为“H”。此外，将延时电位计的值更改为最低值。

此Arduino代码将读取PIR传感器的状态，并相应地控制车载LED。最后，它将在串行监视器上打印一条消息，可以在工具下面访问，或者按Ctrl+Shift+M键。

这个HC-SR505 PIR传感器模块的应用包括以下内容。

请参阅此链接了解更多关于HC-SR505 PIR传感器模块数据表的信息

因此，PIR模块主要包括两个部分，如PIR传感器和透镜，其中该模块中使用的传感器检测IR信号。该传感器模块还包括一个连接到4.5V至20V伏电压的调节器。该模块体积小、价格低廉、可靠，可用于任何类型的电气设备。这里有一个问题，PIR传感器的完整形式是什么？
