这个2SC5200晶体管是一种基于NPN极性的功率晶体管，设计用于通用开关和基于功率放大器的应用。该晶体管包括三个端子和三层，其中端子是发射极、基极和集电极，层是N、P和N。这里，P掺杂层布置在两个N掺杂层之间。因此，本文讨论了2SC5200晶体管包括它的工作及其应用。


什么是2SC5200晶体管？

2SC5200是一种NPN晶体管，用于不同的AF放大器和基于高功率的音频电路，因为它具有高集电极电流和高电流增益。该晶体管由东芝公司制造，目前仍被TTA5200所取代。


这种高功率晶体管可在TO-264封装中使用，该封装由环氧树脂和塑料材料制成，用于设计不同的放大器。该晶体管的集电极-发射极电压（VCE）为230V，而集电极电流为30A。这些晶体管用于电视、手机、触发器、工业控制等。


ding="async" class="size-medium wp-image-41557" src="https://uploads.9icnet.com/images/aritcle/20230518/2SC5200-NPN-Transistor-300x188.jpg" alt="2SC5200 NPN Transistor" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">


2SC5200 NPN晶体管

一旦这些晶体管通过高集电极电流和开关频率工作，它们就会很快升温，因此它们总是与散热器一起使用。这样可以保护电路不过热。


在大多数放大器电路设计中，2SC5200晶体管与其类似2SA1943的补码一起使用。与B类放大器类似，大多数放大器使用推挽电路，包括PNP和NPN等两个晶体管。因此，这两种晶体管经常一起使用来构建基于高功率的放大器。


引脚配置

这个2SC5200晶体管的引脚配置其符号如下所示。该晶体管包括三个端子，每个端子将在下文中进行讨论。


2SC5200 Transistor Pin Configuration


2SC5200晶体管引脚配置

  • 引脚1（底座）：控制晶体管的偏置，用于打开或关闭晶体管

  • 引脚2（收集器）：电流通过集电极流入，通常连接到负载

  • 引脚3（发射器）：电流通过发射器排出，通常连接到地

功能和规格

这个2SC5200晶体管的特点和规格包括以下内容。


  • 大功率NPN晶体管

  • 采用To-264封装设计

  • 大电流容量

  • 基于高保真度（HiFi）的音频放大器输出。

  • 这个晶体管很容易接通/断开

  • 这种功率晶体管一旦处于导通状态就可以处理电流

  • 晶体管具有低频或高频范围，因此用于音频放大器。

  • 一旦晶体管处于导通状态，那么晶体管两端的功率降就会更小。

  • 谐波失真低

  • 高转换频率

  • hFE的直流电流增益范围从55到160

  • 转换频率为30MHz

  • 持续集电极电流或IC为15A

  • 发射极到基极电压或VBE为5V

  • 集电极到发射极电压或VCE为230 V

  • 集电极至基极电压或VCB为230V

  • 晶体管极性为NPN

  • 基极电流或IB为1.5A

  • 工作温度范围为-55°C至150°C

  • 功耗或PD为150W

等效的2sc5200晶体管是2sd1313、2sc5242、2sc3320和FJL315，该晶体管的替代品是MJL3281A、KTC5242、TTC5200和MJl13002A，互补的2sc500晶体管是2sa1943，该晶体管没有SMD版本。


如何使用2SC5200晶体管/电路图？

通常，音频放大器是一种电子电路，用于将微弱的交流或直流信号增强到高振幅范围。放大器用于分立的电子设备，如单声道扬声器、立体声扬声器、音频放大器等。在这里，我们正在使用2SC5200晶体管设计音频放大器电路，如下所示。该电路中使用的晶体管是2SC5200，它是一种NPN功率晶体管。

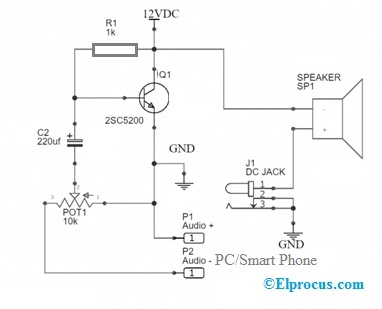

Audio Amplifier Circuit using 2SC5200 Transistor


使用2SC5200晶体管的音频放大器电路

该音频放大器电路可以使用各种电子元件构建，如2SC5200 NPN功率晶体管、0.5瓦和8欧姆扬声器、3.5毫米直流公插孔或母插孔、10K电位计、1K电阻器、220uF电解电容器、12V/DC电源、电池夹、跳线和面包板。


2SC5200晶体管音频放大电路的工作原理是；提供给该电路的输入是从智能手机或个人计算机获取的音频输入。


10K电位计用于控制输入电压的电平，220uF电容器用于通过仅允许交流分量来阻挡输入信号的直流分量。这里，该AC信号作为朝向晶体管的基极端子的控制信号工作。


晶体管集电极端子的放大输出向扬声器的负极端子移动，而正极端子通过直流阳电源插座连接到直流电源。为了防止晶体管过热，您可以选择使用散热器。


这种音频放大器电路用于不同的应用场合。该电路在音乐录制中非常重要，因此它在现代音乐产业中非常重要。它还被用作军事中的声学武器和暖通空调雷达。


在哪里使用2SC5200晶体管/应用

这个2SC5200晶体管的应用包括以下内容。


  • 用于音频放大器

  • 它像中等功率开关一样使用

  • AF或RF电路

  • 基于高达15A的高电流的开关负载

  • 用于低转换速率设备

  • 基于推挽配置的电路

  • 基于高功率的音频电路

  • 高电流工作的电路

  • 基于高保真度的音频电路

  • 电压调节器电路

  • 基于中等功率的电路

  • 这些功率晶体管主要用于额定功率为200W的立体声系统，其响应频率为5Hz至100kHz，灵敏度为0.75Vrms。

  • 这些晶体管由于其较小的S/N比和较低的谐波失真而适用于音频应用。

请参阅此链接了解有关2SC5200晶体管数据表的更多信息


因此，2SC5200是一种高功率NPN晶体管，由于高电流增益，可应用于AF放大器以及基于高功率的音频电路。当这种晶体管在大负载下连续使用时，其性能可能会因热而显著降低，因此使用散热器来克服这个问题。该IC包括一个特定的三位印刷批号，并且在该编号下方有一行，用于识别产品的标签，无论产品是否不含铅或是否符合RoHS。这里有一个问题要问你，2SC5200晶体管的缺点是什么？
