OP07运算放大器：引脚配置及其应用

发布时间: 2023-05-23 10:50:00 电子资讯发布人: 久芯网浏览量: 128

通常，运算放大器或运算放大器是一种电压放大芯片，主要与电阻器和电容器等基本组件一起使用。在模拟设备中，它的工作原理与主要部分类似。这个IC的操作可以确定。。。

通常，运算放大器或运算放大器是一种电压放大芯片，主要与电阻器和电容器等基本组件一起使用。在模拟设备中，它的工作原理与主要部分类似。该IC的操作可以由所使用的基本组件来确定。市场上有不同种类的芯片，如TL082、LM358、LM741、LM359、OP07运算放大器等。

运算放大器是线性芯片，非常适合直流放大、滤波、信号调节和执行其他数学运算。运算放大器分为两种类型，即反相和非反相。本文讨论了其中一种类型，如OP07运算放大器。

什么是OP07运算放大器？

OP07运算放大器特别是一种低偏移电压IC。这种运算放大器通过低噪声、无斩波器和基于双极晶体管的放大器电路提供了长期稳定性和较小的偏移。
该IC可在8引脚DIP（双列直插式）封装中获得，否则TO-99金属密封。这些IC提供了一系列广泛的功能，下文将对此进行讨论。

OP07集成电路在芯片内包括一个运算放大器，其转换速率为0.3-V/μs。该IC包括一系列宽输入电压，并执行低噪声操作。

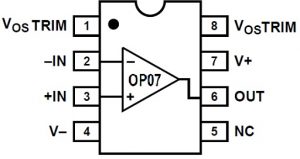

OP07运算放大器的引脚配置如下所示。该IC包括8个引脚，下面将讨论每个引脚及其工作原理。

OP07运算放大器的功能和规格包括以下内容。

OP07运算放大器的等效IC是CA3140、UA741、MC33171、TL081等。OP07运算放大器的替代IC是LM4871、IC6283、AD620、LF351、JRC45558等。

OP07运算放大器具有长期强度和极低偏移的集成电路。这些可以通过较少的噪声和基于双极晶体管的放大器电路来实现。在大多数应用中，外部组件对于频率和偏移零点的补偿是不必要的。

该运算放大器包括正确的差分输入、出色的共模抑制、宽的i/p电压范围、灵活性和在高噪声环境中的高性能。在整个温度范围内，保持非常高的输入阻抗和低偏置电流。由于稳定性、准确性和高增益等，该IC适用于基于工业的仪器应用。

可以通过向该IC提供电压供应来操作该运算放大器。该IC使用单一电源运行，否则根据应用情况使用双重电源。最大可耐受±22V电压。如果电源电压高于此值，则可能会永久损坏IC。

优选地，一旦连接到GND，两个运算放大器输入都必须给出零输出，然而，实际上，它们处于不同的电势。

因此，该运算放大器包括2个输入偏置引脚，用于固定整个外部电路的偏置电压，以调节这些失配。通常，电阻或电位计连接在两个输入引脚之间。一旦调整了电位计的电阻，我们就可以固定首选值。

电位计主要用于需要精确偏移控制的地方。内部OP07放大器电路将o/p电压限制在±12 V。OP07运算放大器的应用电路如下所示。

使用OP07运算放大器的简单差分放大器电路如下所示。该电路可以用三个运算放大器来构建，这些运算放大器被表示为Al、A2和A3。

像A1和A2这样的前两个运算放大器在非反相配置中与A3放大器相结合。在下面的电路中，A3运算放大器被称为减法器电路。这里，该电路在单端o/p电压内改变两个浮点之间的差分信号，如a和b。

通常，A3放大器在单位增益内使用，而像R4到R7这样的所有电阻器都是等效的。一旦使用公差为0.1%的电阻器，共模抑制将超过60 dB。可以通过电位计获得进一步的发展。为了获得完美的共模抑制比，可以调节电位计。

Al和A2运算放大器都有一定的差分增益，但共模的输入电压将达到经验单位。这些压力不会像差分信号一样出现在A3放大器的输入端，因为一旦它们在R2电阻器的两端出现类似的电平。这种低电平差分放大器在信号处理中得到了广泛的应用。

它对低频信号也很有用，通常是从热电偶输出或在平衡模式下改进和广播的传感器中获得的。该放大器电路通过±15V供电，A3输出放大器只需要零i/p偏移电压。

这个OP07运算放大器的应用包括以下内容。

因此，这一切都是关于OP07运算放大器数据表的概述，其中包括引脚配置、功能、规格、电路及其应用。这里有一个问题要问你，什么是精密放大器？
