CA3130 CMOS运算放大器是一种集成电路，它结合了两种t运算放大器的优点，并结合了双极型和CMOS等晶体管的优点。CA3130系列电路主要在5V-16V的电压范围内工作。这些电路可以通过单个外部电容器进行相位补偿，其端子可以用于需要偏移零点的偏移电压调整。终端电源的制造允许输出级选通。与CA3130相比，CA3130A提供了更好的输入特性。


什么是CA3130 CMOS运算放大器？

像CA3130这样的BiMOS运算放大器可与MOSFET一起使用。这种集成电路将CMOS和双极运算放大器等技术结合到一个集成电路中。CMOS集成电路非常高效，工作电流较小，而双极型集成电路保持高带宽。因此，它结合了CMOS和双极等运算放大器的优点。

ding="async" class="size-medium wp-image-41262" src="https://uploads.9icnet.com/images/aritcle/20230518/CA3130-CMOS-Op-Amp-300x188.jpg" alt="CA3130 CMOS Op-Amp" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
CA3130 CMOS运算放大器



这种BiMOS运算放大器包含MOSFET，因此适用于振荡器电路、移动干扰器和频率发生器。该IC使用的输入端电流约为1mA，最大o/p电压为13.3V。

CA3130集成电路的共模抑制比为80dB。这里，拒绝率是设备拒绝共模信号的能力。所以它就是差模增益和共模增益的比值。

由于内置MOSFET，CA3130具有高i/p阻抗。每当传感器输出电压连接到IC的反相和非反相端子时，传感器输出电压不会改变其值。

如果您正在寻找一种低功耗、高带宽、快速采样率、最大i/p阻抗的IC，那么这款IC非常适合您。

CA3130 CMOS运算放大器引脚配置

CA3130 CMOS运算放大器的引脚配置如下所示。该IC包括8个引脚，每个引脚及其功能将在下文中讨论。

CA3130 IC Pin Configuration
CA3130 IC引脚配置
  • 引脚1（偏置零引脚）：用于固定偏置电压
  • 引脚2（反相引脚IN–）：向该IN引脚提供稳定电压
  • 引脚3（非反相引脚IN+）：此IN+引脚电压不均匀
  • 引脚4（Vcc-）：这是一个GND引脚
  • 引脚5（偏置零位引脚）：用于固定偏置电压
  • 引脚6（输出）：IC的o/p引脚
  • 引脚7（Vcc+）：这是一个电压范围从5V到16V的电源引脚
  • 引脚8（频闪）：用于关闭o/p级

功能和规格

这个CA3130 CMOS运算放大器的特点和规格包括以下内容。

  • 最大吸收电流为20mA
  • i/p端子电流为1mA
  • o/p短路持续时间不确定
  • 共模抑制比为80dB
  • 直流i/p电压范围从+8V到-0.5V
  • 电源范围广
  • 差动i/p电压为8 V
  • 单一电源范围从–5V到16V
  • 直流电源电压为16 V
  • 双电源范围从–±2.5V到±8V
  • 共模i/p电压范围主要包括-ve供电轨，输入端子可在-ve供电轨道下摆动0.5V
  • 最大输出电压为13.3V
  • CMOS o/p级允许信号摆动到任何一个或两个电源导轨
  • 输出端带有MOSFET的运算放大器
  • 它非常适合单一电源的应用
  • 最大源电流为22mA
  • 电流为10mA

如何使用CA3130 CMOS运算放大器？

CA3130 CMOS运算放大器执行单电源和双电源功能，但它们之间的主要区别是，在单电源操作中，第4引脚连接到GND，而引脚8将o/p相位选通到静止状态。

该运算放大器用于相位补偿，以驱动比较器应用中的CMOS数字电路。通过在引脚1和5之间连接电位计来实现偏移调零。

电位计的滑动臂与销4相连，因此可以通过滑动臂来获得精细的值。为了获得效果补偿，在引脚1和引脚8之间使用了一个微小的电容器。因此，为了提供足够的补偿，47pF电容器是合适的。

使用CA3130运算放大器的阴影电路

CA3130运算放大器的应用是一种阴影报警电路。该电路用于检测受限区域内移动的阴影，还可以保护不同的东西免受盗窃。一旦有人向单元移动，就会发出响亮的警报，以终止入室盗窃的企图。该电路利用光检测光电二极管的特性。

光电二极管的PN结一旦以正向偏置连接就提供光电流。这里，电路中的运算放大器被设计成一个电压比较器，其非反相端子与R1分压器和可变电阻器（VR）相连。

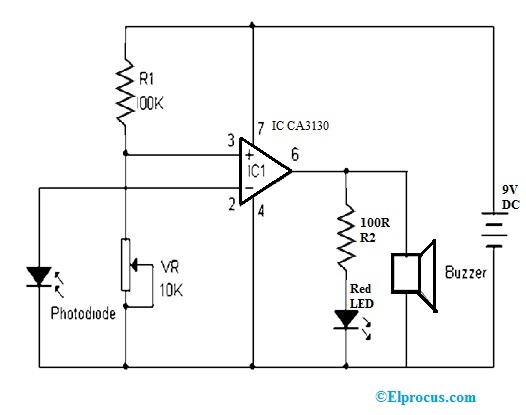

Shadow Circuit using CA3130 Op-Amp
使用CA3130运算放大器的阴影电路

通过改变可变电阻器，将输入端流向引脚3的电流设置为参考级。反相输入可以提供给光电二极管。该IC是一个通过MOSFET输入和双极o/p的15MHz BiMOS运算放大器。IC的输入主要包括MOSFET晶体管，以提供极高的输入阻抗和低输入电流，如10pA。这是一种高速的性能，因此适用于输入电流较小的应用。

像CA3130A和CA3130这样的运算放大器都结合了双极型和CMOS晶体管的改进。在输入电路中，PMOS晶体管用于提供极高的i/p阻抗、低i/p电流和优异的速度性能。

在输入相中使用的PMOS晶体管将导致共模输入电压容量下降到负端电源的0.5V，这是单电源应用中的一个重要属性。CMOS晶体管对能够在任何电压端子电源的10mV范围内摆动o/p电压，并用作输出电路。

该运算放大器的串联电路在5V至16V的电压范围内工作，因此可以使用外部单个电容器进行相位补偿。对于偏移电压调整，它们具有用于需要偏移零位容量的应用的端子。端子的设置也被设计为允许输出级选通。这种运算放大器具有更好的输入特性。

通常，光中的光电二极管向运算放大器的引脚2提供电压，因为与通过引脚3处的可变电阻器布置的电压相比，该电压更高。运算放大器的输出低，可关闭LED和蜂鸣器

当一个人靠近光电二极管时，阴影会导致通过光电二极管的电流减少，从而引脚2处的电压降至引脚3处的电压以下。然后，IC1的输出变高，蜂鸣器响起。一旦光的强度发生变化（不包括阴影），电路就会激活。因此，最好将单元保持在可以获得稳定光线的地方。

在何处使用/应用

这个CA3130 CMOS运算放大器的应用包括以下内容。

  • 用于移动干扰器、振荡器电路、DAC电路、电压跟随器、噪声检测器、峰值信号、失真器或频率发生器。
  • 这些IC用于构建工程项目
  • 该运算放大器用于放大目的，也可通过使用外部组件用作电压调节器、比较器和电压跟随器。
  • 该IC用于需要高输入阻抗、高带宽和低输入电流的情况。
  • 这些适用于多谐振荡器和电压跟随器，因为它们的最大输入电阻。
  • 该运算放大器在函数发生器和阈值检测器中用作积分器。
  • 该IC使用额外的组件来执行不同的转换，如频率到电压以及温度到频率。
  • 它用于设计振荡器和数模转换器。

因此，这一切都是关于CA3130 CMOS运算放大器的概述。这是一款BiMOS运算放大器，包括MOSFET i/p和BiMOS器件，包括CMOS和双极等晶体管的一些优点。双极型晶体管可以快速切换，并且在高BWs以下表现良好。或者，CMOS IC使用低电流。该IC包括i/p处的PMOS晶体管和o/p处的CMOS晶体管。这两种晶体管都具有高速、高阻抗、高带宽、低电流和利用率等优点。它包括大量的应用程序。这里有一个问题要问你，市场上有哪些不同的CMOS IC？
