LT8376 60V, 3A同步降压LED驱动器是一款单片DC/DC转换器，具有固定频率、峰值电流控制和PWM调光的一系列LED。LT8376的LED电流由模拟电压或CTRL引脚上脉冲的占空比编程。输出电压限制可以通过FB引脚的电阻分压器来设置。


ADI LT8376同步降压LED驱动器通过RT引脚上的外部电阻或SYNC/SPRD引脚上的外部时钟提供了从200kHz到2MHz的可编程开关频率。当开启可选扩频调频功能时，频率范围为100% ~ 125%，以减少电磁干扰。此外，LT8376包括一个用于外部高侧PMOS的驱动程序，用于PWM调光和一个内部PWM信号发生器，用于在外部信号不可用时模拟控制PWM调光。LT8376采用了专有的静音开关技术，可实现极低的电磁干扰。


此外，LT8376包括一个LED电流监视器，一个精确的EN/UVLO引脚阈值，开路和短路负载条件下的开路漏故障报告，以及热停机。


特性

  • ±1.5% LED电流调节

  • ±2%输出电压调节

  • 5000:1 PWM调光在100Hz

  • 128:1内部PWM调光

  • 扩展频谱的频率调制

  • 用于低电磁干扰的Silent Switcher 架构

  • 3.6V ~ 60V输入电压范围

  • 0V ~ 60V LED字符串电压

  • 内部开关

  • 200kHz至2MHz同步功能

  • 最大占空比

  • 20:1模拟或占空比LED电流控制

  • 开/短LED保护和故障指示

  • 精确的LED电流感应与监视器输出

  • 可编程的UVLO

  • 热增强28引脚(4mm × 5mm) LQFN


应用程序

  • 汽车照明

  • 工业和通用照明

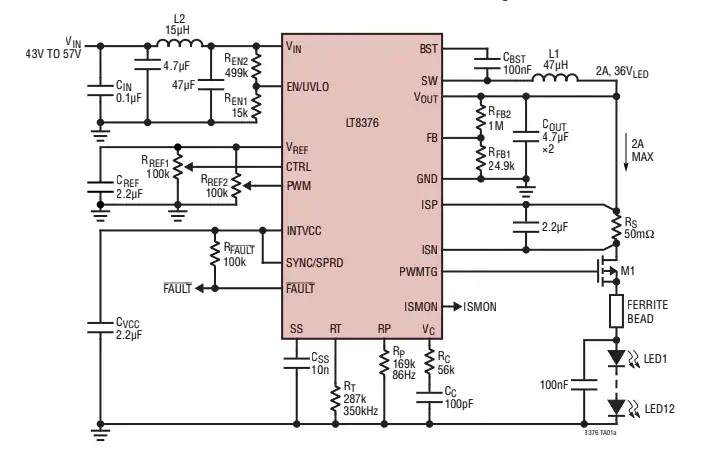

典型的应用程序
