Allegro MicroSystems ARG81800 40V同步降压调节器实现所有控制和保护电路，产生一个输出电压精度±1.5%的PWM调节器。ARG81800提供超低的静止电流，在非常轻的负载调节期间，以最小的电流从电源中提取，使“保持活动”电源操作。


ARG81800有两个版本，500mA和1A，因此电源组件的物理尺寸可以优化为低电流系统，从而减少PCB面积和节省成本。PWM开关频率编程范围广泛，以平衡效率、组件尺寸和EMC性能。如果VIN衰减，占空比达到最大，ARG81800将自动折叠其PWM频率以延长占空比并保持V(OUT)。


ARG81800符合汽车AEC-Q100标准，封装在一个低调的20针可湿侧翼QFN封装(后缀“ES”)中，带有一个裸露的电源垫。


特性

  • 汽车AEC-Q100合格

  • 输入工作电压范围3.5V ~ 36V

    • 可承受冲击电压至40V的负载转储

  • 低功率(LP)模式-仅从VIN中提取8μA，同时保持3.3VOUT或5.0VOUT

  • AUTO模式允许根据负载电流在PWM和LP模式之间自动转换

  • 250kHz至2.4MHz的可编程PWM频率(fSW)

  • PWM频率抖动和受控开关节点切换速率降低EMI/EMC特征

  • CLKOUT允许使用同步输入的“下游”调整器交错和抖动

  • 交错最小化输入滤波电容需求，提高EMI/EMC性能

  • 将PWM频率同步到SYNCIN引脚上的外部时钟

  • 可调输出电压:±1.5%的精度在工作温度范围(-40°C至150°C)

  • 在低VIN时，最大占空比改善了跌落

  • 从退出状态软恢复

  • 可调软启动时间控制涌流，以适应广泛的输出电容范围

  • 外部补偿提供灵活性，以优化系统的最大稳定性或快速瞬态响应

  • 使能输入可以命令超低1 μA的关机电流

  • 开式漏极PGOOD输出具有上升延迟

  • 预偏置启动允许快速重启，避免重置

  • 过电压，逐脉冲电流限制，打嗝模式短路，热保护

  • 健壮的FMEA:引脚开/短和组件故障


应用程序

  • 信息娱乐

  • 导航系统

  • 仪器的集群

  • 音频系统

  • ADAS应用程序

  • 电池供电系统

  • 工业系统

  • 网络和电信

  • 家音频

  • 暖通空调系统

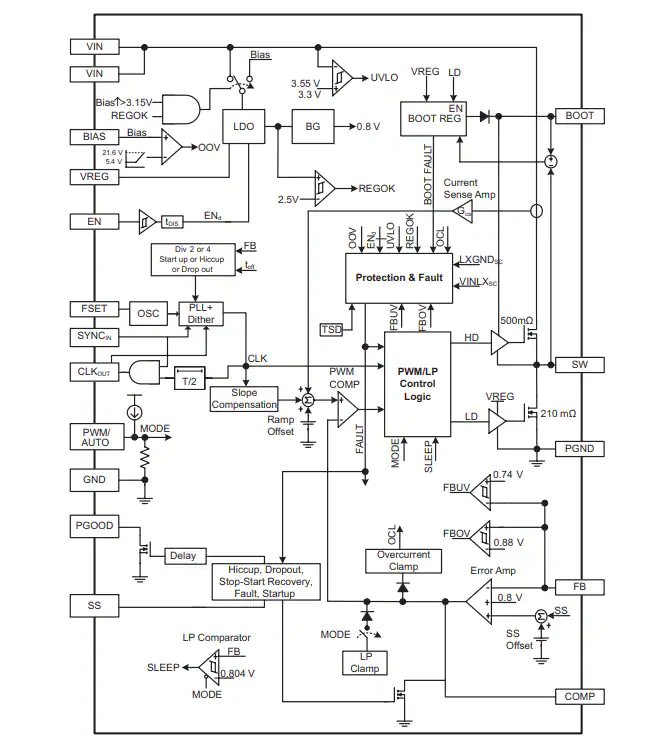

框图
