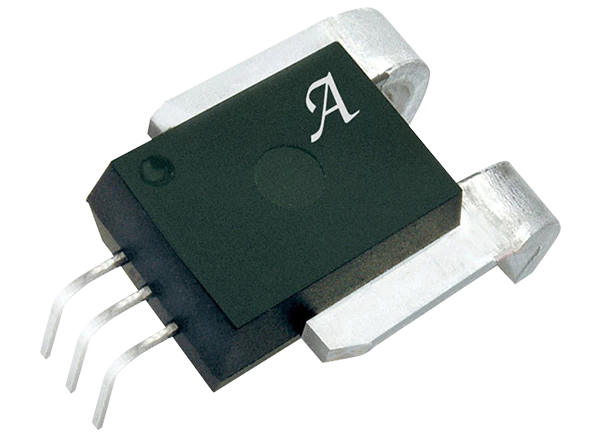

Allegro Microsystems ACS772 200kHz汽车电隔离电流传感器ic在专有的CB包中提供了广泛的电流传感范围(50A到400A)和非常低的功率损耗。ACS772在IC从室温到高温的使用寿命中实现了±2.1%的高精度。2.5μs的响应时间允许在安全关键应用中检测过流故障，而增强的电隔离降低了材料成本。此外，ACS772运行在一个单一的5V电源。

Allegro Microsystems ACS772 200kHz汽车电流传感器ic设计用于汽车应用，如OBC, DC/DC转换器和逆变器控制，以及工业应用，如电机控制负载检测和管理，以及电源供应。

ACS772电流传感器集成电路采用自定义CB封装，与竞争的电流传感器模块相比，其占地面积最小，ICC更低，精度更高。


特性

  • AEC-Q100一级资质

  • 典型的2.5μs输出响应时间

  • 5 v电源操作

  • 超低功耗损耗100μ欧姆内部导体电阻

  • 加强的电隔离允许使用在经济，高侧电流感应在高压系统

  • 根据UL60950-1认证的4800V(rms)介电强度

  • 业界领先的噪声性能，通过专利放大器和滤波器设计技术大大提高了带宽

  • 集成屏蔽极大地减少了由于高dV/dt信号从电流导体到模的电容耦合，并在高侧、高压应用中防止偏置漂移

  • 在整个工作温度范围内，通过数字编程和补偿增益和偏移大大提高了总输出误差

  • 包装尺寸小，安装方便

  • 高可靠性的单片霍尔IC

  • 输出电压与交流或直流电流成正比

  • Factory-trimmed准确性

  • 极稳定的输出偏移电压


应用程序

  • OBC

  • 电动汽车充电站

  • 逆变器

  • 电力供应

  • 过流故障保护

  • 任何需要大于50A(连续)，2.5μs响应时间和高隔离的高精度电流传感应用程序
