如何使用STM32的备份寄存器

1.简介

一些STM32微控制器具有备份寄存器。这些寄存器可以被写入/读取和保护，并且在VDD域关闭时可以选择保留在VBAT模式下。在本文中，我们将学习如何写入、读取和保护这些寄存器。


2.先决条件

  • 硬件：
    • Micro USB电缆用于从主机为Nucleo板供电，并将代码加载到STM32中。
    • 核苷酸-L496
  • 软件：STM32CubeIDE


3.理论

在这篇文章中，我们将使用Nucleo-L496 Nucleo上包含的STM32L496。STM32L496包括32个备份寄存器（每个32位），这些寄存器可以被写入/读取和保护，并包含在备份域中。该域还包括RTC，并且在VDD电源关闭时保持由VBAT供电（前提是VBAT保持供电）。在系统重置后，备份和RTC寄存器受到保护，不会发生寄生写入。我们将学习如何使用STM32Cube HAL驱动程序写入、读取和保护备份寄存器。
在这个代码示例中，它读取第一个备份数据寄存器，看看它以前是否写入过，如果没有，它将取消对备份域的保护并写入。一旦第一次执行代码，我们将使用连接到重置输入（NRST）的按钮重置STM32。由于备份域由硬件通过重置来保留，因此备份寄存器值将保持不变。



4.步骤

  1. 打开STM32CubIDE

  2. 使用NUCLEO-L496ZG板创建新项目


  1. 为项目命名

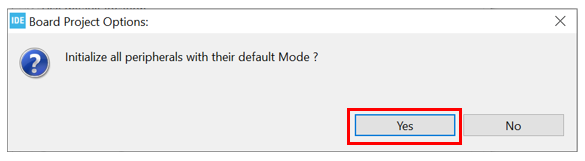

  1. 使用默认设置初始化所有外围设备




  1. 启用RTC

备份寄存器是RTC外围设备的一部分，因此我们需要启用RTC才能访问它们。在Pinout&Configuration（引脚输出和配置）选项卡中，转至Timers（定时器），然后选择RTC（RTC），然后在RTC Mode and Configuration（RTC模式和配置）中。激活时钟源以启用RTC。



  1. 生成代码

项目->生成代码

  1. 添加代码

我们将添加用于检查第一个备份寄存器是否已写入的代码。如果它之前是用我们读回的正确数据写入的（0xBEBE），我们将打开LED3，如果不是，我们将取消保护备份寄存器并向其写入数据，保护它，然后打开LED2。
我们需要启用RTC时钟，因为备份寄存器是RTC的一部分。这是在RTC配置功能上完成的。
要读取备份寄存器，请使用HAL函数调用HAL_RTCEx_BKUPRead。
要能够写入备份寄存器：
  • 启用PWR时钟（这已经在HAL Init功能中完成）
  • 启用对备份域的访问
  • 进行HAL函数调用以写入数据：HAL_RTCEx_BKUPWrite
  • 重新保护备份域
以下是要在用户代码部分2中的main.c中添加的代码：
/*用户代码开始2*//检查备份寄存器1中存储的数据是否：无需写入，然后打开LED1//如果（HAL_RTCEx_BKUPRead（&hrtc，RTC_BKP_DR1）！=0xBEBE）｛//写入备份寄存器1数据HAL_PWR_EnableBkUpAccess（）；//将数据写入RTC备份数据寄存器1 HAL_RTCEx_BKUPWrite（&hrtc，RTC_BKP_DR1，0xBEBE；
HAL_PWR_禁用BkUpAccess（）；
//转动LED2 HAL_GPIO_WritePin（GPIOB、LD2_Pin、GPIO_Pin_SET）；｝否则｛//数据寄存器已写入，因此将LED3 HAL_GPIO_WritePin（GPIOB、LD3_Pin、GPIO_Pin_SET）；｝/*用户代码结束2*/

  1. 构建项目，进入调试模式并运行代码


项目构建完成后，进入调试会话以刷新代码。


现在，我们可以通过单击红色方块图标来终止调试会话。


这将退出调试会话，然后执行代码。您应该看到蓝色LED2亮起，表示备份寄存器1的检查没有通过，然后我们向其写入了数据。
现在，如果您按下Nulceo的黑色重置按钮，这将重新执行代码，但这一次红色LED3将打开，表明备份寄存器的检查通过，因为它是以前写入的。
现在，如果您拔下并重新插入Nucleo板，代码将再次执行，这一次蓝色LED2将打开，因为备份域失去电源（没有向VBAT引脚提供电源），备份寄存器未被保留。为了能够在电源循环中保留备份寄存器，在VDD被移除时，VBAT必须保持通电，这被称为VBAT模式。


5.链接

STM32CubeIDE-STM32集成开发环境-STMicroelectronics
NUCLEO-L496ZG-STM32Nucleo-144开发板，带STM32L496ZGMCU，支持Arduino、ST Zio和。。。
STM32L47xxx、STM32L48xxx、STM22L49xxx和STM32L44xxx基于Arm®的高级32位MCU-参考手册。。。
产品介绍-STM32L496xx-超低功耗Arm®Cortex®-M4 32位MCU+FPU，100 DMIPS，高达1MB Flas。。。
