如何使用STM32CubeProgram访问STM32板上的USB-DFU引导加载程序？
如何使用STM32CubeProgram访问STM32板上的USB-DFU引导加载程序？在我们这里的例子中，我们将使用Nucleo-H442ZI作为STM32板，向您展示如何使用STM32CubeProgramer访问目标的USB-DFU引导加载程序。每个。。。
如何使用STM32CubeProgram访问STM32板上的USB-DFU引导加载程序？在我们的示例中，我们将使用Nucleo-H442ZI作为STM32板，向您展示如何使用STM32CubeProgrammer访问目标的USB-DFU引导加载程序。
每个STM32 MCU都是从我们的工厂预先编程的，系统内存引导加载程序存储在内部引导ROM中，也称为系统内存。其主要目的是通过一个可用的串行外围设备（例如USART、CAN、USB DFU、I2C和SPI）将应用程序下载到内部闪存。要验证哪些外围接口支持启动加载器、通信协议以及相应的命令集和序列的激活，请查看AN2606（STM32微控制器系统内存启动模式）。
STM32CubeProgrammer是一款用于对STM32产品进行编程的一体式软件工具，可在多个操作系统之间兼容，并提供图形用户界面（GUI）和命令行界面（CLI）版本。它是一个易于使用且高效的应用程序，可通过JTAG和SWD调试接口以及引导程序接口（例如USART、CAN、USB DFU、I2C和SPI）读取、写入和验证设备内存。
跟上最新版本的STM32CubeProgram
建议始终使用最新版本的STM32CubeProgram。您可以在st.com上找到最新版本的STM32CubeProgramer。请参阅本文末尾的相关文档和链接部分，以获得STM32CuboProgramer登录页的直接链接。
另一方面，如果您的系统上已经安装了STM32CubeProgramer，您可以参考以下步骤来检查您当前的STM32CuboProgramer版本，以及是否有任何可用的更新。
步骤1。启动STM32CubeProgramer GUI（图形用户界面）。在屏幕左下角，选择“？”偶像然后选择“软件更新”选项。

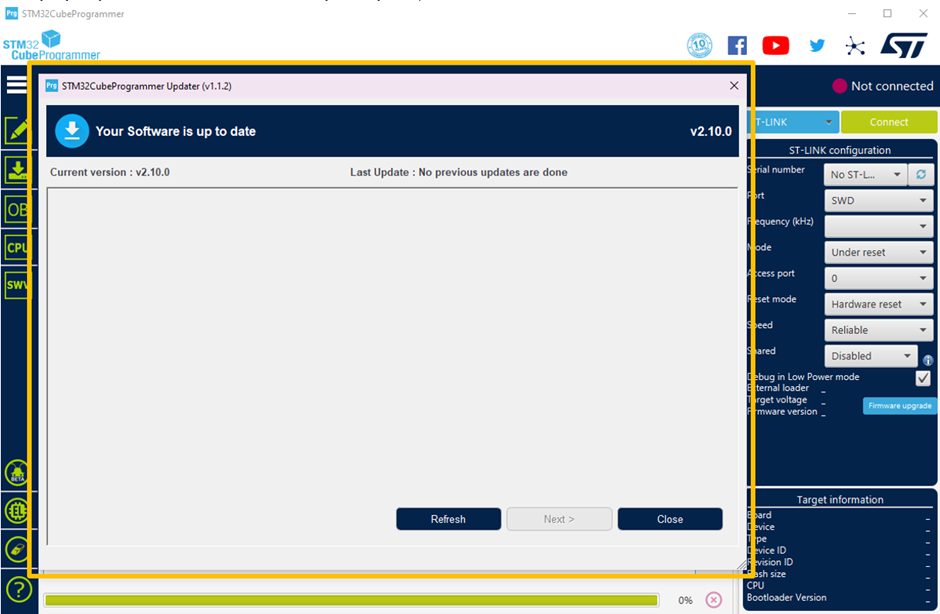

步骤2。 将出现一个STM32CubeProgramer更新程序弹出窗口。请注意，此窗口的内容可能会有所不同，具体取决于您正在运行的STM32CubeProgrammer的当前版本。如果您有任何更新，请按照弹出窗口的屏幕提示进行操作。
使用STM32CubeProgramer访问USB-DFU引导加载程序
步骤1。在AN2606中找到STM32设备。本节将介绍您需要应用的激活模式。此外，还为您的设备提供了各种可用的引导加载程序接口，更重要的是，还提供了引导加载程序所需的硬件资源。
步骤2。找到目标MCU的引导加载程序配置说明和引导加载程序激活模式表中所示的模式。请注意，如果一个模式有多个选项，您可以选择要应用的任何选项。
在我们的示例中，我们必须使用的模式是模式10。
步骤3。 由于模式10有两个不同的选项，我们将选择第二个模式10选项：Boot（pin）=1和Boot_ADD1（optionbyte）=0x1FF0。在Nucleo-H743ZI上，我已经使用STM32CubeProgrammer验证了MCU选项字节中的BOOT_CM7_ADD1值和地址设置为0x1FF0。我还将BOOT0引脚（位于CN11引脚7上）连接到VDD。
步骤4。 您需要两根微型USB电缆，一根为板供电，另一根启动USB DFU引导程序。
首先，在板上找到用户USB端口，并用微型USB电缆将板连接到主机上。
其次，找到板上的ST-LINK USB端口，并使用第二个微型USB连接到该端口。请注意，有多种方式为板供电，例如使用板上ST-LINK或外部5V电源。无论选择何种电源；您将需要修改板的跳线2（JP2），以将5V电源反映到Nucleo-H743ZI板。
意法半导体提供3种Nucleo板：32引脚、64引脚和144引脚。
有关核板不同电源和电源选择的更多信息，请参阅各自的核板用户手册。特别是电源和电源选择部分：
步骤5。 启动计算机的设备管理器。在这里，您应该能够看到USB引导加载程序现在正在运行，并且板被检测为DFU设备。
步骤6。在STM32CubeProgrammer中，您需要在绿色“连接”图标旁边的下拉菜单中选择USB连接选项。
步骤7。在您选择USB连接的位置旁边，单击“连接”图标。祝贺我们已经成功地使用STM32CubeProgramer在Nucleo-H743ZI板上启动了ST的内部USB-DFU引导程序。
STM32CubeProgramer GUI具有各种应用程序，可以帮助您完成项目。您可以做的一些事情包括但不限于从闪存和RAM读取/写入，读取/编程设备选项字节，以及检查CPU寄存器内容。
相关文档和链接：
每个STM32 MCU都是从我们的工厂预先编程的，系统内存引导加载程序存储在内部引导ROM中，也称为系统内存。其主要目的是通过一个可用的串行外围设备（例如USART、CAN、USB DFU、I2C和SPI）将应用程序下载到内部闪存。要验证哪些外围接口支持启动加载器、通信协议以及相应的命令集和序列的激活，请查看AN2606（STM32微控制器系统内存启动模式）。
STM32CubeProgrammer是一款用于对STM32产品进行编程的一体式软件工具，可在多个操作系统之间兼容，并提供图形用户界面（GUI）和命令行界面（CLI）版本。它是一个易于使用且高效的应用程序，可通过JTAG和SWD调试接口以及引导程序接口（例如USART、CAN、USB DFU、I2C和SPI）读取、写入和验证设备内存。
跟上最新版本的STM32CubeProgram
建议始终使用最新版本的STM32CubeProgram。您可以在st.com上找到最新版本的STM32CubeProgramer。请参阅本文末尾的相关文档和链接部分，以获得STM32CuboProgramer登录页的直接链接。
另一方面，如果您的系统上已经安装了STM32CubeProgramer，您可以参考以下步骤来检查您当前的STM32CuboProgramer版本，以及是否有任何可用的更新。
步骤1。启动STM32CubeProgramer GUI（图形用户界面）。在屏幕左下角，选择“？”偶像然后选择“软件更新”选项。
步骤2。 将出现一个STM32CubeProgramer更新程序弹出窗口。请注意，此窗口的内容可能会有所不同，具体取决于您正在运行的STM32CubeProgrammer的当前版本。如果您有任何更新，请按照弹出窗口的屏幕提示进行操作。
使用STM32CubeProgramer访问USB-DFU引导加载程序
步骤1。在AN2606中找到STM32设备。本节将介绍您需要应用的激活模式。此外，还为您的设备提供了各种可用的引导加载程序接口，更重要的是，还提供了引导加载程序所需的硬件资源。
步骤2。找到目标MCU的引导加载程序配置说明和引导加载程序激活模式表中所示的模式。请注意，如果一个模式有多个选项，您可以选择要应用的任何选项。
在我们的示例中，我们必须使用的模式是模式10。
步骤3。 由于模式10有两个不同的选项，我们将选择第二个模式10选项：Boot（pin）=1和Boot_ADD1（optionbyte）=0x1FF0。在Nucleo-H743ZI上，我已经使用STM32CubeProgrammer验证了MCU选项字节中的BOOT_CM7_ADD1值和地址设置为0x1FF0。我还将BOOT0引脚（位于CN11引脚7上）连接到VDD。
步骤4。 您需要两根微型USB电缆，一根为板供电，另一根启动USB DFU引导程序。
首先，在板上找到用户USB端口，并用微型USB电缆将板连接到主机上。
其次，找到板上的ST-LINK USB端口，并使用第二个微型USB连接到该端口。请注意，有多种方式为板供电，例如使用板上ST-LINK或外部5V电源。无论选择何种电源；您将需要修改板的跳线2（JP2），以将5V电源反映到Nucleo-H743ZI板。
意法半导体提供3种Nucleo板：32引脚、64引脚和144引脚。
有关核板不同电源和电源选择的更多信息，请参阅各自的核板用户手册。特别是电源和电源选择部分：
- UM1956（STM32 Nucleo-32板）
- UM1724（STM32 Nucleo-64板）
- UM1964（STM32 Nucleo-144板）
步骤5。 启动计算机的设备管理器。在这里，您应该能够看到USB引导加载程序现在正在运行，并且板被检测为DFU设备。
步骤6。在STM32CubeProgrammer中，您需要在绿色“连接”图标旁边的下拉菜单中选择USB连接选项。
步骤7。在您选择USB连接的位置旁边，单击“连接”图标。祝贺我们已经成功地使用STM32CubeProgramer在Nucleo-H743ZI板上启动了ST的内部USB-DFU引导程序。
STM32CubeProgramer GUI具有各种应用程序，可以帮助您完成项目。您可以做的一些事情包括但不限于从闪存和RAM读取/写入，读取/编程设备选项字节，以及检查CPU寄存器内容。
相关文档和链接：
- 安2606
- AN3156（STM32引导程序中使用的USB DFU协议）
- STM32管式编程器
- 核苷酸-H743ZI
- Nucleo-H743ZI板示意图
