如何使用STMWin图形库并从CubeMX工具默认配置开始为STM32F469探索板构建GUI应用程序？
当选择ST开发板（如STM32F469 Discovery 1）时，建议使用一些默认设置（即启用和配置了一些外围设备）。
如果启用了GUI（图形用户界面）所需的所有外围设备，则它们的配置需要一些调整，此外，就GUI应用程序而言，还启用了一些无用的外围设备。
最后，生成的代码也需要更新，以应对CubeMX中的一些已知限制。
本文将指导客户完成以下3个步骤：
  1. 禁用不需要的外围设备
  2. 调整所需配置
  3. 修复生成的源代码
本教程适用于CubeMX 5.3.0，特别是步骤3可能在未来版本中变得不必要。
下面的步骤分为两部分，第一部分对所有IDE都是通用的。
对于Atolic、AC6 System Workbench和CubeIDE，您也可以按照第二节的步骤进行操作。

1.所有IDE

1.1。启动CubeMX并从Board Selector（板选择器）列表中选择STM32F469 Discovery，然后单击“Start Project（启动项目）”

注意：对于CubeIDE，遵循相同的步骤，但从CubeIDE启动CubeMX，接口是相同的。


1.2、。单击对话框中的“是”，同意将外围设备初始化为其默认设置

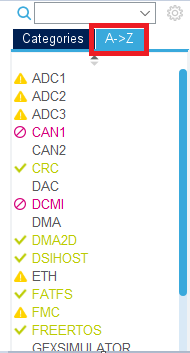

1.3。将外围设备列表更改为A->Z过滤

1.4。开始禁用一些无用的（从GUI应用程序的角度来看）外围设备

脂肪：取消选中“SD卡”
I2C1型：设置为“禁用”
I2C2型：设置为“禁用”
SAI1型：将SAI A模式设置为“禁用”
SDIO公司：将模式设置为“禁用”
美国3：将模式设置为“禁用”
美国第6条：将模式设置为“禁用”
美国邮政：将FS IP的类设置为“禁用”
USB_OTG_FS公司：将模式设置为“禁用”

1.5中。更新某些外围设备的配置

低密度直流电-模式：设置显示器类型至“RGB565（16位）-DSI模式”
低密度直流电-配置-参数设置：设置活动宽度至400
低密度直流电-配置-图层设置：设置第0层窗口水平停止至400
低密度直流电-配置-图层设置：设置层0颜色帧缓冲区行长度至400
二次似然-配置-显示界面：设置最大命令大小至400
图形-模式-图形框架：选择“STemWin”
图形-模式-显示接口：选择“使用LTC-DSIHOST显示串行接口”
图形-配置-参数设置：将“用户GUIBuilder工具”设置为“启用”
图形-配置-参数设置：设置物理显示器尺寸-X尺寸至“800”
图形-配置-平台设置：选择PH7作为LCD复位引脚

1.6。从“项目管理器”->“项目”部分的列表中选择IDE

1.7、。生成代码一次

1.8。返回引脚输出和配置，然后在GRAPHICS外围设备中
在配置中，单击执行启动GUIBuilder

1.9中。在GUIBuilder中，我们只需添加一个按钮

1.10。选择“文件->保存”，同意覆盖现有文件

1.11。关闭GUIBuilder并再次生成代码


2.代码编辑

硬件_信息.c 需要手动更新，取决于所选的IDE，此文件位于目标文件夹中或src公司一
需要更新：
代替OTM8009A_方位_肖像通过OTM8009A_方位_横向 在里面OTM8009A_初始化呼叫：
解释
此发现板上的DSI显示器具有特殊性，可强制将其刷新分为两个步骤，以避免闪烁。
就LTCC和DSI而言，显示器的宽度被设置为400而不是800。
不幸的是，指定将被传输到显示器低级驱动器的显示器方向的参数是基于从LTCC配置中提取的宽度和高度之间的比率。
在这种情况下，宽度小于高度，因此选择PORTRAIT模式，景观变灰：

这就是为什么必须直接在源代码中进行修改每次从CubeMX重新生成代码时都必须再次执行。


3.基于Eclipse的IDE（Atolic、AC6 System Workbench、CubeIDE）

对于这些IDE，与CubeMX中配置的重置引脚相对应的源代码没有正确生成，必须手动完成。
打开Stemwin_wrapper.c公司文件，查找LCD_L_Reset（无效）函数声明，并将其替换为：

静态无效LCD_L_Reset（无效）
{
/*激活XRES激活低*/
HAL_GPIO_WritePin（GPIOH、GPIO_PIN_7、GPIO_PIN_RESET）；
HAL_播放（20）；/*等待20毫秒*/
/*去活化XRES*/
HAL_GPIO_WritePin（GPIOH、GPIO_PIN_7和GPIO_PIN_SET）；
/*释放XRES后等待10ms，然后再发送命令*/
HAL_延迟（10）；
}
然后在图形_HW_Init（）函数，调用函数：

无效GRAPHICS_HW_Init（无效）

MX_FMC_Init（）；
MX_SDRAM_InitEx（）；
  /*用户代码开始LCD_reset_pin*/
LCD_LL_Reset（）；
/*用户代码结束LCD_reset_pin*/
MX_LCD_Init（）；/*LTCC结构、层结构*/
MX_DMA2D_Init（）；
DMA2D_Init（）；
MX_DSI_Init（）；
}


本教程到此结束，我希望它会有所帮助。
