Prodigy S7-9P逻辑系统
Prodigy S7-9P逻辑系统是一个紧凑的一体化系统。它包括2586K系统逻辑单元、345.9Mb内存、6840个DSP片、676个GPIO和48个GTY收发器。
- 开发板
Digilent Cmod S7：可突破的Spartan-7 FPGA模块
Digilent Cmod S7是一款小型48引脚DIP形状因子板，由36引脚组成，围绕Xilinx Spartan-7 FPGA构建。32个FPGA数字I/O信号、2个FPGA模拟输入信号、一个外部电源输入轨和接地被路由到100密耳间隔的通孔引脚，使Cmod S7非常适合与无焊面包板一起使用。只有0.7鈥� 到3.05鈥� 英寸，它可以加载在标准插座中并用于嵌入式系统。该板还包括编程ROM、时钟源、USB编程和数据传输电路、电源、LED和按钮。
- 开发板
Digilent Nexys A7-100T：推荐用于ECE课程的FPGA培训器板
Nexys 4 DDR是我们基于蜂窝RAM的Nexys板的替代品。拥有相同的Artix鈩�-Xilinx的7现场可编程门阵列（FPGA）庐, Nexys 4 DDR是一个现成的数字电路开发平台，旨在将更多的行业应用带入课堂环境。Artix-7 FPGA针对高性能逻辑进行了优化，与早期设计相比，它提供了更多的容量、更高的性能和更多的资源。凭借其大容量FPGA（Xilinx零件号XC7A100T-1CSG324C）和USB、以太网和其他端口的集合，Nexys 4 DDR可以承载从入门组合电路到强大嵌入式处理器的各种设计。几个内置外围设备，包括加速计、温度传感器、MEMs数字麦克风、扬声器放大器和大量I/O设备，使Nexys 4 DDR可以用于各种设计，而无需任何其他组件。最显著的改进是用128 MiB DDR2 SDRAM内存取代了16 MiB CellularRAM。Digilent将提供VHDL参考模块，该模块封装DDR2控制器的复杂性，并与CellularRAM的异步SRAM接口向后兼容，但有某些限制。
- 开发板
HAPS-80 S52型
HAPS-80系列是一个易于使用且具有成本效益的物理原型系统。HAPS-80系列使用快速的真实世界接口，以接近实时的运行速度实现早期硬件/软件集成和系统级验证。HAPS-80使用最新的Xilinx Virtex庐 UltraScale FPGA，为使用HAPS-80系列的设计人员提供了卓越的容量（多达16亿个ASIC门）、性能和高级验证模式。HAPS-80系列使SoC设计者能够更快、更低风险、更有利可图地构建下一代设计。
- 开发板

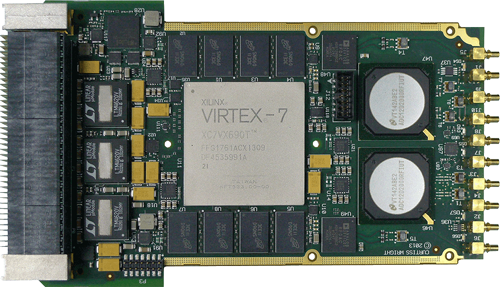

Curtiss-Wright VPX3-530 3U VPX Virtex-7 FPGA ADC/DAC
VPX3-530是一款坚固耐用的双通道4GSPS ADC/DAC，封装在紧凑的3U外形中，是SIGNIT、ECM和雷达告警接收机（RWR）等SWaP受限防御应用的理想解决方案。该卡有空气冷却和传导冷却两种格式，带有用户可编程的Xilinx Virtex-7 FPGA。它通过XC7V690T FPGA提供两个4GSPS 12位（或四个2GSPS）模拟输入和两个5.6GSPS更新率（最大2.8GSPS数据速率）14位模拟输出。 <p> VPX3-530 3U VPX Xilinx Virtex-7 FPGA ADC/DAC卡可通过两种方式使用鈥� 与用于简单配置的单板计算机（SBC）一起，或者在同步高速模拟I/O组件的较大阵列中。VPX3-530 FPGA ADC/DAC卡在一个单元中为ADC、DAC、高速DDR3 SDRAM、高速PCI Express（PCIe）和串行链路提供所有必要的I/O资源鈥� 以及FPGA驱动的并行IO到OpenVPX背板。
- 开发板
- 开发板
PXIe任意波形发生器，1 GSa/s，14位，400 MHz
M3202A PXIe任意波形发生器是通用AWG自动测试要求、量子计算和大规模MIMO研究的理想选择。它提供高通道密度和低相位噪声的高质量输出。可选的实时测序、模块间同步和图形FPGA编程软件工具扩展了其能力，实现了许多解决方案，包括量子计算研究、5G、无线设备制造、ATE、MIMO、波束成形和其他多通道相干信号生成。
- 开发板
Curtiss-Wright XF07-516 Quad 250MSPS 16b Kintex-7数字接收机XMC
XF07-516是一款坚固耐用的四通道250MSPS 16位数字接收机XMC。ADC设备由用户可编程的Xilinx FPGA控制，该FPGA允许高性能处理，如数字下变频（DDC）、滤波和自定义算法。通过XMC P16/PMC P14 IO上LVDS和RS485兼容信号的组合，提供数字数据IO端口用于额外控制。XF07-516支持多通道、多板同步，还可以选择使用外部或板载可编程采样时钟发生器。XF07-516 Kintex-7 FPGA XMC有空气冷却和传导冷却两种版本。XF07-516结合了直接高速、高分辨率模拟I/O端口和下一代FPGA处理，非常适合商业和国防市场领域的雷达、成像和测试设备等苛刻应用。
- 开发板
Digilent Basys 3 Artix-7 FPGA板
Basys 3是专为Vivado设计的入门级FPGA开发板庐 以Xilinx为特色的设计套件庐 阿提克斯庐-7-FPGA架构。Basys 3是流行的Basys系列FPGA开发板的最新成员，适用于刚开始使用FPGA技术的学生或初学者。Basys 3包括所有Basys板上的标准功能：完整的现成硬件、大量板载I/O设备、所有所需的FPGA支持电路，以及免费版本的开发工具和学生级价位。
- 开发板
Curtiss-Wright VPX3-534 Xilinx Kintex UltraScale 3U VPX 6Gsps ADC
VPX3-534将高速多通道模拟IO、用户可编程Kintex UltraScale FPGA处理和本地处理结合在一个3U VPX插槽中，可实现6 Gsps的直接射频宽带处理。
- 开发板
.png)
- 开发板
proFPGA duo VUS 440原型系统
proFPGA quad VUS 440系统是一个完整、可扩展和模块化的多FPGA解决方案，满足了基于FPGA的原型领域的最高需求。proFPGA双系统配备了多达4个Xilinx Virtex XCVU440 UltraScale FPGA模块，单板可处理多达60 M ASIC门。此外，该系统总共提供20个扩展站点，最多可提供2654个I/O和96个高速串行收发器（MGT）。
- 开发板
- 开发板
- 开发板
用于RFSoC Gen-3的Avnet宽带毫米波无线电开发套件
适用于RFSoC Gen-3的Avnet宽带毫米波无线电开发套件是毫米波波段射频应用原型的理想选择，包括5G NR FR2、无线回程以及K/Ka波段雷达和SATCOM。
- 开发板
proFPGA Virtex® UltraScale™ XCVU440 FPGA 模块
proFPGA XCVU440 FPGA妯″潡鏄彲鎵╁睍銆佹ā鍧楀寲鐨勫 现场可编程门阵列瑙ｅ喅鏂规鐨勯�昏緫鏍搞��
- 开发板

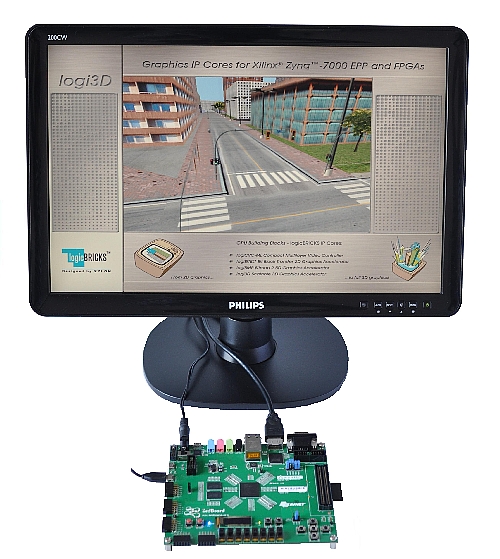

logiREF ZGPU ZED 2D/3D GPU Zynq参考设计（ZedBoard）
Xilinx的2D和3D图形处理单元（GPU）逻辑参考设计庐 Zynq公司庐-7000全可编程SoC构建在ZedBoard上鈩� Avnet的开发工具包。此预先验证的参考设计（Vivado庐 IP Ready）为系统设计者提供了在连接到ZedBoard的PC显示器或其他类型的显示器上开发和显示图形所需的一切。赛隆为赛灵思Zynq-7000 AP SoC ZC702和ZC706评估试剂盒提供了功能等效的参考设计。
- 开发板

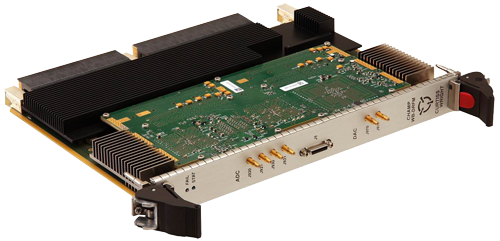

Curtiss-Wright CHAMP-WB/VPX6-474 6U OpenVPX Virtex-7处理器卡
CHAMP-WB是Curtiss-Wright国防解决方案的第一个项目鈥� 用户可编程Xilinx Virtex-7系列基于FPGA的计算产品，旨在满足具有挑战性的嵌入式高性能数字信号和图像处理应用的需求。CHAMP-WB专门针对宽带、低延迟应用，这些应用需要大型FPGA处理、宽输入/输出要求和最小延迟。 <p> CHAMP-WB将单个大型Xilinx Virtex-7 FPGA的密集处理资源与坚固的6U OpenVPX（VITA 65）形状因子模块上的两个高带宽夹层站点耦合。CHAMP-WB通过直接连接到FPGA的数据平面来补充这种处理能力，并支持Gen2串行RapidIO庐 （斯里兰卡）。FPGA卡之间还可以支持10.3 Gbps Aurora链路。不同的FPGA核心也可以支持替代结构。
- 开发板
Callisto USB 3.1 FPGA模块（带AMD Kintex 7）
Callisto是一款易于使用的FPGA模块，采用AMD Kintex 7 FPGA和4Gb DDR3 SDRAM。
