用INA226 仅仅测量电压，不测电流，可以删掉shunt电阻吗？
INA226 可以去掉shunt电阻测电压吗
changming jiang 提问时间: 2023-09-30 08:18:45 / 已解决
如需获得 13个回答
Naizeng Wang 回答时间: 2023-09-30 08:46:35您好!
只测电压时，可以把Rshunt短路掉。
如果不测电流和功率，为何不采用电压传感器？
- changming jiang 回答时间: 2023-09-30 09:04:32
谢谢。为了不改动软件，但又想省掉Rshunt占的空间。
Naizeng Wang 回答时间: 2023-09-30 09:30:54 您好！

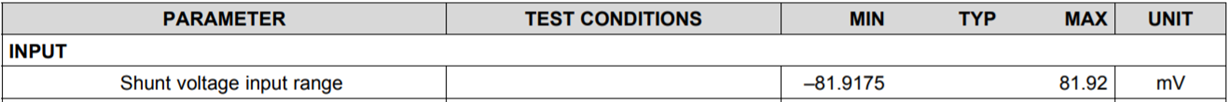

当把Rshunt短路时，检测到shunt voltage约等于0，根据下面图表，这样是没有问题的。
Naizeng Wang 回答时间: 2023-09-30 09:52:30
changming jiang 回答时间: 2023-09-30 10:20:31 也就是我只测VCC_3V3的电压，不测电流，按照上面的接法就可以了，是吗？
- Naizeng Wang 回答时间: 2023-09-30 10:38:27
我不知道你的整体电路是什么样子，我只能说VBUS、VIN+、VIN-、GND这里是没有问题的。还有，你不是说要去掉电阻吗？为什么还加个0欧的在那里？
- changming jiang 回答时间: 2023-09-30 11:02:04
你说的，只测电压时要把Rshunt短路啊，加0欧不就是短路吗
- Naizeng Wang 回答时间: 2023-09-30 11:28:26
为什么不直接连在一起？
- changming jiang 回答时间: 2023-09-30 11:56:27
用作debug，用0欧会有问题吗？
- Naizeng Wang 回答时间: 2023-09-30 12:13:17
没有问题，一样的。debug的话还是加上0欧电阻会比较好。
- changming jiang 回答时间: 2023-09-30 12:46:15
从block看，测电压是指VBUS和GND之间的电压，那么只测电压的话，Rshunt应该可以直接删掉，然后VBUS接到12V supply，这样block的双刀双置开关打到上面时可以测到12V supply的电压了。但是TI的FAE跟我讲，Vin+和Vin-之间不能开路。有些不明白。
- Naizeng Wang 回答时间: 2023-09-30 13:16:39
您方便把公司邮箱发我吗？我的邮箱是nison-wang@ti.com
- changming jiang 回答时间: 2023-09-30 13:33:30
我刚才把公司邮箱发你邮箱了。
