什么是耗尽型MOSFET：工作原理及其应用
金属氧化物半导体场效应晶体管或MOSFET是一种电压控制器件，由源极、漏极、栅极和主体等端子构成，用于放大或切换电路内的电压，也是一种广泛的。。。
金属氧化物半导体场效应晶体管（MOSFET）是一种电压控制器件，由源极、漏极、栅极和主体等端子构成，用于放大或切换电路内的电压，也广泛用于数字应用的IC。这些也用于模拟电路，如放大器和滤波器。MOSFET的设计主要是为了克服FET的缺点，如高漏极电阻、中等输入阻抗和缓慢操作。MOSFET有两种类型的增强模式和耗尽模式。本文讨论了MOSFET的一种类型，即耗尽型MOSFET–类型，使用应用程序。
什么是耗尽型MOSFET？
当连接时，通常在不施加任何栅极电压的情况下导通的MOSFET被称为耗尽型MOSFET。在这种MOSFET中，电流从漏极端子流向源极。这种类型的MOSFET也被称为常开器件。
一旦在MOSFET的栅极端子处施加电压，漏极到源极沟道将变得更具电阻。当栅极-源极电压增强得更多时，从漏极到源极的电流将减少，直到电流从漏极流到源极为止。
请参阅此链接了解更多关于MOSFET作为开关的信息
耗尽型MOSFET符号
p沟道和n沟道的耗尽型MOSFET符号如下所示。在这些MOSFET中，箭头符号表示类似于P型或N型的MOSFET的类型。如果箭头符号在方向内侧，则为n通道，如果箭头符号位于外侧，则为p通道。
耗尽型MOSFET是如何工作的？
耗尽型MOSFET默认为激活状态。这里，源极和漏极端子是物理连接的。要了解MOSFET的工作原理，请了解耗尽型MOSFET的类型。
耗尽型MOSFET的类型
这个耗尽型MOSFET结构根据类型而有所不同。MOSFET有两种类型的p沟道耗尽模式和n沟道耗尽方式。因此，下面将讨论每种类型的耗尽型MOSFET结构及其工作。
N沟道耗尽型MOSFET
N沟道耗尽型MOSFET的结构如下所示。在这种类型的耗尽型MOSFET中，源极和漏极通过N型半导体的小条带连接。该MOSFET中使用的衬底是P型半导体，并且电子是该类型MOSFET中的大多数电荷载流子。这里，源极和漏极被严重掺杂。
N沟道耗尽型MOSFET结构与增强型N沟道MOSFET结构相同，只是其工作方式不同。源极端子和漏极端子之间的间隙由n型杂质组成。
当我们在两个端子（如源极和漏极）之间施加电势差时，电流会流过衬底的整个n区。当在该MOSFET的栅极端子施加负电压时，电荷载流子（如电子）将被排斥并在介电层下的n区内向下移动。因此，电荷载流子耗尽将发生在沟道内。
因此，总的沟道电导率降低。在这种情况下，一旦在GATE端子上施加相同的电压，漏极电流就会减小。一旦负电压进一步增加，它就达到夹断模式.
给你漏极电流通过改变沟道内载流子的耗尽来控制，因此，这被称为耗尽型MOSFET这里，漏极端子处于+ve电位，栅极端子处于-ve电位，源极处于“0”电位。因此，与源极到栅极相比，漏极到栅极之间的电压变化较高，因此与源极端子相比，耗尽层宽度对漏极较高。
P沟道耗尽型MOSFET
在P沟道耗尽型MOSFET中，一小块P型半导体连接源极和漏极。源极和漏极是P型半导体，衬底是N型半导体。大多数载流子是空穴。
p沟道耗尽型MOSFET结构与n沟道耗尽模式MOSFET结构完全相反。该MOSFET包括一个沟道，该沟道位于源极和漏极区其被重掺杂p型杂质。因此，在这个MOSFET中，使用了n型衬底，沟道是p型的，如图所示。
一旦我们在MOSFET的栅极端子施加+ve电压，那么p型区域中的电子等少数电荷载流子将由于静电作用而被吸引，并形成固定的负杂质离子。因此，耗尽区将在沟道内形成&因此，沟道的电导率会降低。以这种方式，通过在栅极端子处施加+ve电压来控制漏极电流。
一旦我们在MOSFET的栅极端子施加+ve电压，那么p型区域中的电子等少数电荷载流子将由于静电作用而被吸引，并形成固定的负杂质离子。因此，耗尽区将在沟道内形成&因此，沟道的电导率会降低。以这种方式，通过在栅极端子处施加+ve电压来控制漏极电流。
为了激活这种类型的耗尽型MOSFET，栅极电压必须是0V并且漏极电流值大，使得晶体管将处于有源区。因此，为了再次导通该MOSFET，在源极端子处给出+ve电压。因此，如果有足够的正电压，而基极端子上没有施加电压，这种MOSFET将处于最大工作状态，并具有高电流。
要停用P沟道耗尽型MOSFET，有两种方法可以切断偏置正电压，该电压为漏极供电，否则可以向栅极端子施加-ve电压。一旦将-ve电压提供给栅极端子，电流就会减小。当栅极电压变得更负时，电流减小，直到截止，然后MOSFET将处于“OFF”状态。因此，这就停止了一个大的源极到漏极电流。
因此，一旦向这个MOSFET的栅极端子提供更多的电压，那么这个MOSFET将传导更少的电流，并且在源极-漏极端子上的电流将更少。一旦栅极电压达到某个-ve电压阈值，它就会关闭晶体管。因此，-ve电压使晶体管截止。
特点
这个漏极MOSFET特性下文将对此进行讨论。
N沟道耗尽型MOSFET的漏极特性
n沟道耗尽型MOSFET的漏极特性如下所示。这些特性是在VDS和IDSS之间绘制的。当我们继续增加VDS值时，ID就会增加。在一定电压之后，漏极电流ID将变为恒定。Vgs＝0时的饱和电流值称为IDSS。
只要施加的电压是负的，那么栅极端子上的电压就会像电子一样将电荷载流子推到衬底上。而且这个p型衬底内的空穴也会被这些电子吸引。因此，由于这个电压，通道内的电子将与空穴重新结合。复合的速率将取决于所施加的负电压。
一旦我们增加了这个负电压，复合率也将增加，这将减少该通道内可用的电子数量，并将有效地减少电流。
当我们观察上述特性时，可以看出，当VGS值变得更负时，漏极电流将减小。在一定的电压下，这个负电压将变为零。这种电压被称为夹断电压。
这种MOSFET也适用于正电压，所以当我们在栅极端子施加正电压时，电子将被吸引到N沟道。因此，这个通道中的电子数量将会增加。因此，该通道内的电流将增加。因此，对于正的Vgs值，ID将甚至大于IDSS。
N沟道耗尽型MOSFET的传输特性
N沟道耗尽型MOSFET的传输特性如下所示，与JFET类似。这些特性定义了固定VDS值的ID和VGS之间的主要关系。对于正的VGS值，我们也可以得到ID值。
因此，特性中的曲线将延伸到右侧。每当VGS值为正时，通道内的电子数量就会增加。当VGS为正时，则该区域为增强区域。类似地，当VGS为负时，该区域被称为耗尽区域。
ID和Vgs之间的主要关系可以通过ID=IDSS（1-Vgs/VP）^2来表示。通过使用这个表达式，我们可以找到Vgs的ID值。

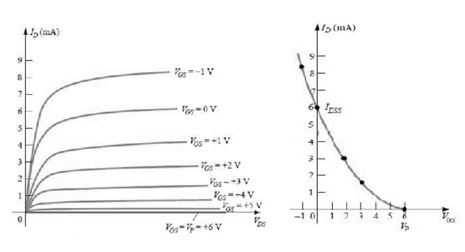

P沟道耗尽型MOSFET的漏极特性
P沟道耗尽型MOSFET的漏极特性如下所示。这里，VDS电压是负的，而Vgs电压是正的。一旦我们继续增加Vgs，那么Id（漏极电流）将减小。在夹断电压下，该Id（漏极电流）将变为零。一旦VGS为负，那么ID值将甚至高于IDSS。
P沟道耗尽型MOSFET的传输特性
P沟道耗尽型MOSFET的传输特性如下所示，这是n沟道耗尽式MOSFET传输特性的镜像。在这里，我们可以观察到，从截止点到IDSS，漏极电流在正VGS区域中增强，然后当负VGS值增加时，它继续增加。
应用
耗尽型MOSFET的应用包括以下内容。
- 这种耗尽型MOSFET可以用作恒流源和线性调节器电路传输晶体管.
- 这些被广泛用于启动辅助电源电路中。
- 通常，这些MOSFET在没有施加电压时导通，这意味着它们可以在正常条件下传导电流。因此，它在数字逻辑电路中被用作负载电阻器。
- 这些用于PWM IC内的反激电路。
- 这些用于电信交换机、固态继电器等。
- 这种MOSFET用于电压扫描电路、电流监测电路、led阵列驱动器电路等。
因此，这是耗尽型MOSFET的概述——与应用一起工作。这里有一个问题要问你，什么是增强型MOSFET？
