N沟道MOSFET：电路、工作、差异及其应用

发布时间: 2023-05-20 07:39:46 电子资讯发布人: 久芯网浏览量: 46

MOSFET是一种晶体管，也被称为IGFET（绝缘栅场效应晶体管）或MIFET（金属绝缘体场效应晶体管（Metal Insulator Field Effect transistor））。在MOSFET中，沟道和栅极通过薄SiO2层分离，并且它们。。。

MOSFET是一种晶体管，也被称为IGFET（绝缘栅场效应晶体管）或MIFET（金属绝缘体场效应晶体管（Metal Insulator Field Effect transistor））。在MOSFET中，沟道和栅极通过薄SiO2层分离，它们形成随栅极电压变化的电容。因此，MOSFET的工作原理就像MOS电容器一样，通过输入栅极到源极电压进行控制。因此，MOSFET也可以用作电压控制电容器。MOSFET的结构类似于MOS电容器，因为该电容器中的硅基极是p型的。

它们被分为四种类型：p沟道增强、n沟道增强，p沟道耗尽和n沟道耗尽。本文讨论了类MOSFET的一种类型N沟道MOSFET–使用应用程序。

什么是N沟道MOSFET？

一种类型的MOSFET，其中MOSFET沟道由大多数电荷载流子组成，作为像电子一样的电流载流子，被称为N沟道MOSFET。一旦该MOSFET导通，那么大多数电荷载流子将在整个沟道中移动。这种MOSFET与P沟道MOSFET形成对比。

该MOSFET包括N-位于源极和漏极端子中间的沟道区域。它是一个三端子器件，其中的端子为G（栅极）、D（漏极）和S（源极）。在这种晶体管中，源极和漏极是重掺杂的n+区域，主体或衬底是P型的。

工作

该MOSFET包括位于源极和漏极端子中间的N沟道区域。它是一个三端子器件，其中的端子是G（栅极）、D（漏极）和S（源极）。在该FET中，源极和漏极是重掺杂n+区域，主体或衬底是P型。

在这里，通道是在电子到达时产生的。+ve电压还将来自n+源极和漏极区域的电子吸引到沟道中。一旦在漏极和源极之间施加电压，则电流在源极和漏极之间自由流动，并且栅极处的电压简单地控制沟道内的电荷载流子电子。类似地，如果我们在栅极端子处施加-ve电压，则在氧化物层下方形成空穴沟道。

N沟道MOSFET符号

N沟道MOSFET符号如下所示。这种MOSFET包括三个端子，如源极、漏极和栅极。对于n沟道mosfet，箭头符号的方向是向内的。因此，箭头符号指定通道类型，如P通道或N通道。

N沟道MOSFET电路

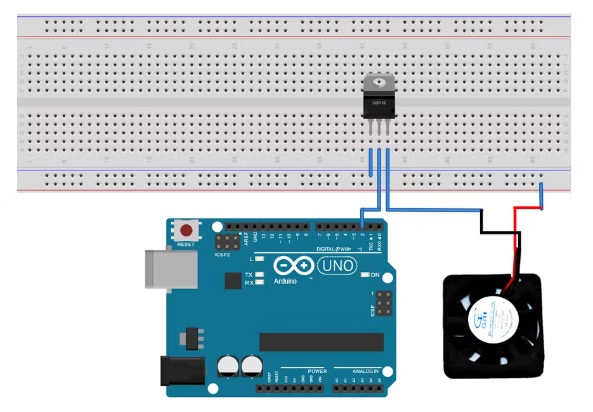

这个使用N沟道mosfet控制无刷直流风扇的电路图和Arduino Uno第3版如下所示。该电路可以用Arduino Uno rev3板、n沟道mosfet、无刷直流风扇和连接线构建。

该电路中使用的MOSFET是2N7000 N沟道MOSFET，它是增强型的，因此我们应该将Arduino的输出引脚设置为高电平，以便为风扇提供功率。

2N7000 N-channel MOSFET — 2N7000 N沟道MOSFET

此电路的连接如下所示；

将MOSFET的源极引脚连接到GND
MOSFET的栅极引脚连接到Arduino的引脚2。
MOSFET的漏极引脚连接到风扇的黑色导线。
无刷直流风扇的红色电线连接到试验板的正极轨道。
从Arduino 5V引脚到面包板的正极导轨需要提供额外的连接。

通常，MOSFET用于切换和放大信号。在这个例子中，这个mosfet被用作开关，它包括三个端子，如栅极、源极和漏极。n沟道MOSFET是一种电压控制器件，这些MOSFET有两种类型的增强型MOSFET和耗尽型MOSFET。

Brushless DC Fan Controlling with N channel MOSFET — N沟道MOSFET控制无刷直流风扇

通常，一旦Vgs（栅极-源极电压）为0V，增强型MOSFET就断开，因此应该向栅极端子提供电压，使得电流流过漏极-源极沟道。然而，耗尽型MOSFET通常在Vgs（栅极-源极电压）为0V时导通，使得电流流过整个漏极到源极沟道，直到在栅极端子处给出+ve电压为止。

密码

无效设置（）{
//将您的设置代码放在此处，以便运行一次：
引脚模式（2，输出）；

}

空心环（）{
//将您的主代码放在这里，以便重复运行：
digitalWrite（2，高）；
延迟（5000）；
digitalWrite（2，低）；
延迟（5000）；
}

因此，当5v电源提供给mosfet的栅极端子时，无刷直流风扇将打开。类似地，当0v电源提供到mosfet的栅极端时，风扇将关闭。

N沟道MOSFET的类型

N沟道MOSFET是一种电压控制器件，分为增强型和耗尽型两种类型。

N沟道增强MOSFET

增强型N沟道MOSFET通常在栅极到源极电压为零伏时关断，因此应向栅极端子提供电压，以便在整个漏极-源极沟道中提供电流。

除了结构和操作之外，n沟道增强型MOSFET的工作原理与增强型p沟道MOSFET相同。在这种类型的MOSFET中，轻掺杂的p型衬底可以形成器件主体。源极和漏极区域被大量掺杂有n型杂质。

在这里，源极和主体通常连接到接地端子。一旦我们向栅极端子施加正电压，那么由于栅极的正性和等效电容效应，p型衬底的少数电荷载流子将向栅极端子吸引。

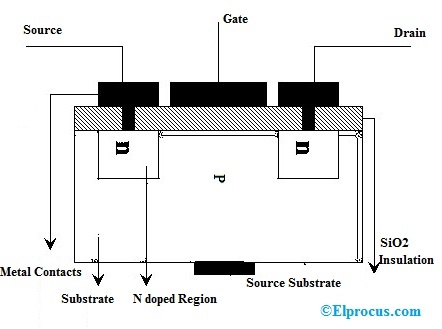

N Channel Enhancement MOSFET — N沟道增强MOSFET

p型衬底的大多数电荷载流子（如电子和少数电荷载流子）将被吸引向栅极端子，从而通过将电子与空穴重新组合在电介质层下形成负的未覆盖离子层。

如果我们不断增加正栅极电压，在阈值电压电平之后，复合过程将变得饱和，然后像电子这样的电荷载流子将开始在该位置堆积，形成自由电子导电沟道。这些自由电子也将来自n型区域的重掺杂源极和漏极。

如果我们在漏极端施加+ve电压，那么电流将在整个沟道中流动。因此，沟道电阻将取决于自由电荷载流子，如沟道内的电子&同样，这些电子将取决于沟道内器件的栅极电势。当自由电子浓度形成沟道时，由于栅极电压的增加，整个沟道的电流将得到增强。

N沟道耗尽型MOSFET

通常，每当栅极到源极的电压为0V时，该MOSFET被激活，因此电流从漏极供应到源极沟道，直到在栅极（G）端子处施加正电压。与N沟道增强型MOSFET相比，N沟道耗尽型MOSFET的工作方式不同。在这种MOSFET中，所使用的衬底是p型半导体。

在这种MOSFET中，源极和漏极区域都是重掺杂的n型半导体。源极和漏极区域之间的间隙通过n型杂质扩散。

N Channel Depletion MOSFET — N沟道耗尽型MOSFET

一旦我们在源极和漏极端子之间施加电势差，电流就会流过衬底的n区域。当我们在栅极端子施加-ve电压时，像电子这样的电荷载流子将在二氧化硅介电层下方的n区被废除并下移。

因此，在SiO2介电层下方将存在正的未覆盖离子层。因此，通过这种方式，电荷载流子的耗尽将在沟道内发生。因此，整个通道的电导率将降低。

在这种情况下，当在漏极端子施加相同的电压时，漏极处的电流将减小。在这里，我们观察到漏极电流可以通过改变沟道内电荷载流子的耗尽来控制，因此它被称为耗尽型MOSFET。

这里，栅极处于-ve电位，漏极处于+ve电位，源极处于“0”电位。结果，漏极到栅极之间的电压差大于源极到栅极的电压差，因此耗尽层宽度比源极更朝向漏极。

N沟道MOSFET和P沟道MOSFET的区别

n沟道和p沟道mosfet之间的区别包括以下几点。

N沟道MOSFET	P沟道MOSFET
N沟道MOSFET使用电子作为电荷载流子。	P沟道MOSFET使用空穴作为电荷载流子。
通常，N沟道连接到负载的GND侧。	一般来说，P通道通向VCC侧。
一旦向G（栅极）端子施加+ve电压，该N沟道MOSFET就会激活。	一旦你向G（栅极）端子施加-ve电压，这个P沟道MOSFET就会激活。
这种MOSFET分为两种类型的N沟道增强型MOSFET和N沟道耗尽型MOSFET。	这种MOSFET分为两种类型的P沟道增强型MOSFET和P沟道耗尽型MOSFET。
